Pingerelee voolukontrolliga

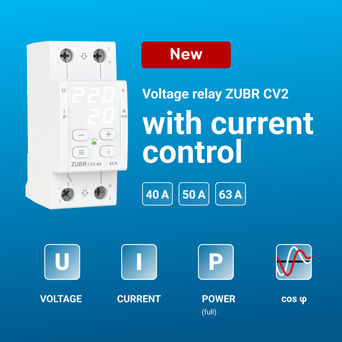

Pingerelee voolukontrolliga ZUBR CV2-40 on kompaktne pinge- ja voolurelee, mis ühendab endas mitmete seadmete parimad funktsionaalsused

Pingerelee kaitseb seadmeid üle- ja alapingest, nulljuhtme kadumisest, ning piirab voolu või aktiivvõimsust.
Kui voolu- või võimsuspiirang ületatakse, lülitab relee koormuse välja määratud viiteajaga.

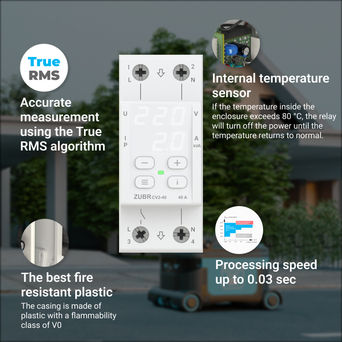

TrueRMS – kõrgtäpsusega pingemõõtmine

TrueRMS algoritm vähendab müra ja moonutuste mõju mõõtmistäpsusele olukorras, kus pinge ei ole ideaalne siinuskujuline.
Tänu sellele lülitab pingerelee koormuse välja juba enne, kui pingeimpulsid võivad seadmeid kahjustada.

Väljalülituse viivitus

Kaasaegsed seadmed taluvad lühiajalisi pinge kõikumisi. Seadme ProModel režiim aitab vältida tarbetuid väljalülitusi:

• Kui pinge kõrvalekalle on väike või lühiajaline, ei lülita relee seadet välja.

• Seade jääb tööle piirides, mis on seadmetele ohutud.

See vähendab koormuse väljalülituste arvu ja pikendab seadmete eluiga.

Ülekuumenemiskaitse

Korpuse sees olev temperatuuriandur kaitseb releed ülekuumenemise eest:

• Temperatuuril üle 80 °C lülitatakse koormus välja ning ekraanile ilmub „oht“.

• Kui temperatuur langeb alla 60 °C, taastatakse töö ja koormus lülitatakse sisse.

Kui kaitse aktiveerub rohkem kui 5 korda päevas, seade lukustub, kuni temperatuur normaliseerub ja kasutaja vajutab ükskõik millist nuppu.

Temperatuuri vaatamine:

• Ülekuumenemise ajal vajuta nuppu i.

• Kui ülekuumenemist pole, hoia nuppu i all 21 sekundit.

Taaskäivituse viivitus pärast avariid

Tehases määratud minimaalne sisselülitusviivitus on 3 sekundit (seadistatav 3–999 s).
See viivitus kaitseb tundlikke seadmeid (külmikud, kliimaseadmed) sagedaste sisselülitamiste eest.
Soovitus:

• Külmikutele / konditsioneeridele 2–3 minutit

• Muudele seadmetele võib jääda väiksem viivitus

Võimalik on valida ka teine töörežiim: viivitus algab pingrelee väljalülitamise momendist, mitte pinge stabiliseerumisest.

Häirelogi – kuni 100 sündmust

Logisse talletatakse viimane 100 kaitseaktiveerimist (näiteks pingetase väljalülitamise hetkel, ülekuumenemiskaitse rakendumine).
Logi on mittekaduvas mälus.

Lihtne ja mugav kasutamine

• Ühendusklemmid on standardiseeritud ja mugavad.

• Seadistamine käib kolme nupuga.

• Neljas nupp „i“ kuvab häirelogi ja menüü lühendite selgitused.

• Digiekraan kuvab pidevalt pinget ja muid süsteemi näite.

• Ekraani heledus ja ooteoleku kuvamine on reguleeritavad.

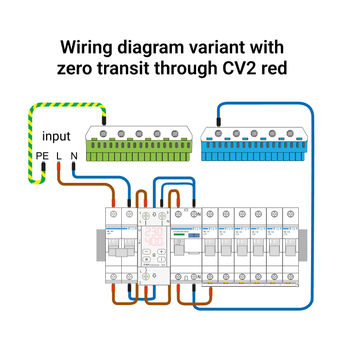

Lihtne paigaldus

Pingerelee voolukontrolliga ZUBR CV2 võtab elektrikilbis ruumi vaid 2 DIN-moodulit.
Paigaldatakse 36 mm laiusele DIN-liistule.

Kui paigalduskoht on niiske või seadmele võib vett sattuda, peab kilbil olema IP55 kaitseklass.

Täiendavad seadistusvõimalused

1. Väljalülituse viivitus alapingel

Sobib võrgule, kus esineb sagedasi pinge­langusi ja relee kipub tihti sekkuma.
Alapingekaitse seadistatav viivitus võimaldab vähendada asjatuid katkestusi.

Viivitus kehtib:

• ProModel ON → 154…176 V

• ProModel OFF → 120…210 V

Muudel juhtudel kehtivad tootja fikseeritud väljalülitusajad.

2. Reguleeritav hüsterees (pinge järgi)

Kui pinge kõigub seatud piiride lähedal, aitab hüsterees vähendada pingerelee väljalülituste arvu.
Relee lülitub tagasi sisse alles siis, kui pinge ületab seatud piiri + hüstereesi väärtus.

3. Kaitse liiga sagedaste väljalülitamiste vastu

Kaitse hoiab ära olukorra, kus tundlik seade (külmkapp, kliima) lülitub sisse-välja liiga tihti.

Kui saavutatakse maksimaalne lubatud järjestikuste väljalülitamiste arv:

• relee lukustub,

• koormus lülitatakse välja,

• kasutaja peab sekkuma.

Põhjused:

• nulljuhtme kadumine;

• pinge ebastabiilsus;

• liiga kitsad piirid → vajalik piiride laiendamine või hüstereesi suurendamine.

Pingerelee voolukontrolliga ZUBR CV2 tehnilised andmed:
