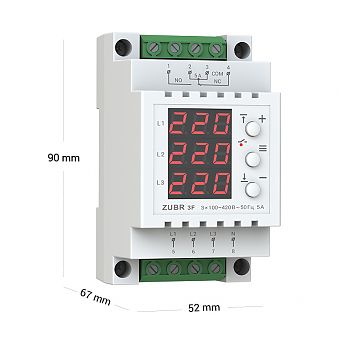

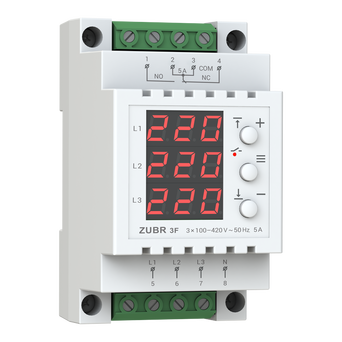

Kolmefaasiline pingerelee Zubr 3F näidik kuvab ekraanil kolme faasi pinget.
Kui pinge on normi piires, lülitatakse koormusele pinge peale pärast eelnevalt määratud viiteaega ning punane indikaator süttib.
Menüüde vahel liikumiseks kasuta korpusel olevat keskmist nuppu (vt tabelit).
Parameetrite muutmiseks kasuta ↑ ja ↓ nuppe.
Esimesel nupuvajutusel hakkab parameeter vilkuma.
Teisel vajutusel saad parameetri väärtust muuta.
Kui nuppu ei vajutata 5 sekundi jooksul, naaseb ekraan automaatselt süsteemipinge kuvamisele.
Pingerelee normaalseks tööks piisab ühest faasist ja nullist, tänu sellele saab pingereleed kasutada ka täisväärtusliku ühefaasilise kaitse seadmena.
Ilma nulljuhtmeta pingerelee ei tööta.
Kolmefaasilise pingerelee juhtimiseks tuleb kasutada kontaktorit.
Tehnilised andmed (ZUBR 3F):
Kontaktid: 5 A
Paigaldusviis: DIN-liistule
Faaside arv: 3 faasi (230/380 V)
Termokaitse: puudub
TrueRMS mõõtmine: jah
Professionaalne väljalülitusviive: jah
Alapinge piir: 120–210 V
Ülepinge piir: 220–280 V
Nimikoormus: 1000 VA
Koormuse väljalülitamise aeg pinge langemisel: mitte üle 1 s (>120 V), mitte üle 0,04 s (<120 V)
Koormuse väljalülitamise aeg ülepinge korral: mitte üle 0,04 s
Koormuse sisselülituse viivitus: 3–600 s
Pingeasümmeetria tundlikkus: 10–80 V
Väljalülituse viivitus faaside asümmeetria korral: 0–30 s
Pingerelee toitepinge: 100–420 V
