Infrapuna soojenduspaneel

Infrapuna küttepaneel

Infrapuna küttepaneel tootmisele

Infrapuna küttepaneel on kasutusel rakendustes nagu kuumtöötlusahi, kuivatusahi või eraldiseisva kütteelemendina mille kohal, all, kõrval või vahel saab detaile kuumutada.  Küttepaneelid töötavad pika laine vahemikus 4–6 µm. Küttekeha standard arvestuslik pinnavõimsus on 1.5-2.3 W/cm². Küttepaneelid valmistatakse vaid kliendi soovi järgi eritellimusel. Sees on küttespiraalid, mis on asetatud spetsiaalsesse keraamilisse kiudplaati, mis tagab isolaatori omadused ja samas lisab vastupidavust ja löögikindlust.

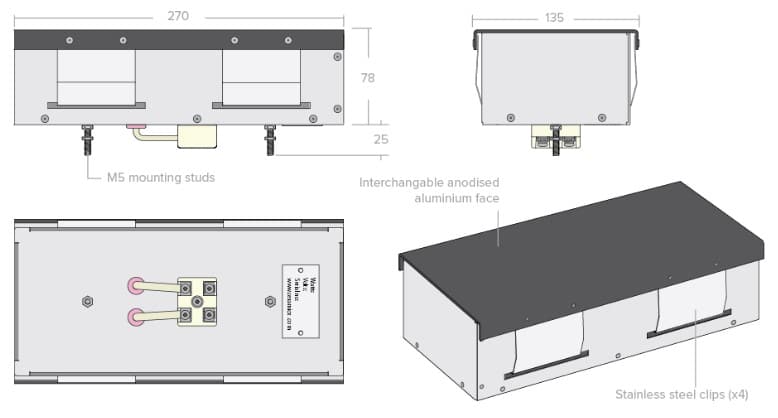

Infrapuna küttepaneel koosneb takistusspiraalist, mis asub vahetult kas anodeeritud alumiiniumi või klaasist kiirgava pinnakatte taga. Seejärel asetatakse see 75 mm kõrguse alumiiniumiga terasest korpusesse, mis tavaliselt sisaldab lisaks 50mm soojusisolatsiooni, et vähendada küttepaneeli soojuskadusid seadme tagaosa kaudu.

Selleks, et valmistada infrapuna küttepaneelid vastavalt kliendi erisoovile on vaja vastata järgnevatele küsimustele:

  • Soovitud infrapuna küttepaneelide üldmõõtmed (pikkus ja laius)
  • Vajalik võimsus ja toitepinge
  • Tsoonimisnõuded (kui vaja on rohkem kui 1 tsooni)
  • Kiirgava pinna tüüp (vt eespool)
  • Elektriühenduse tüüp
  • Küttelaat on võimalik varustada K-tüüpi termopaariga
  • Milliseid küttekeha kinnitusklambreid kasutada
  • Vajalik kogus

Standarlahendused:

Klaas-keraamiline kütteplaat viimistlus:

  • Suurepärane kiirgus effektiivsus
  • Kiirgusväljundi kõrge edastusprotsent keskmise ja lühikese laine vahemikus
  • Küttepaneel on klaas-keraamilise kattega ja on kergelt puhastatav

Anodiseeritud alumiinium kütteplaat

  • Hea kiirgustõhusus
  • Tugeva konstruktsiooniga
  • Pinnalehte saab hõlpsasti puhastada või asendada, kui see on sulamaterjaliga kahjustatud

Elektrilised ühendused

  • Avatud 2P klemmliist
  • Kinnine klemmliist
  • M6 või 1/4 ″ keermestatud varras
  • K-tüüpi termopaar fikseeritud kõrge temperatuuriga ühendusklemmid ja eemaldatava pistikuga

Kinnitusvardad

  • M5/M6/M8/0.25″ x 25mm pikkusega
Infrapuna küttepaneel
Infrapuna küttepaneel / kütteplaat tööstusele

Vaata ka teemat keraamiline infrapuna küttepaneel tööstusele, tootmisele

Küsi personaalset pakkumist!
