Trīsfāzu pārsprieguma aizsardzība vairogam

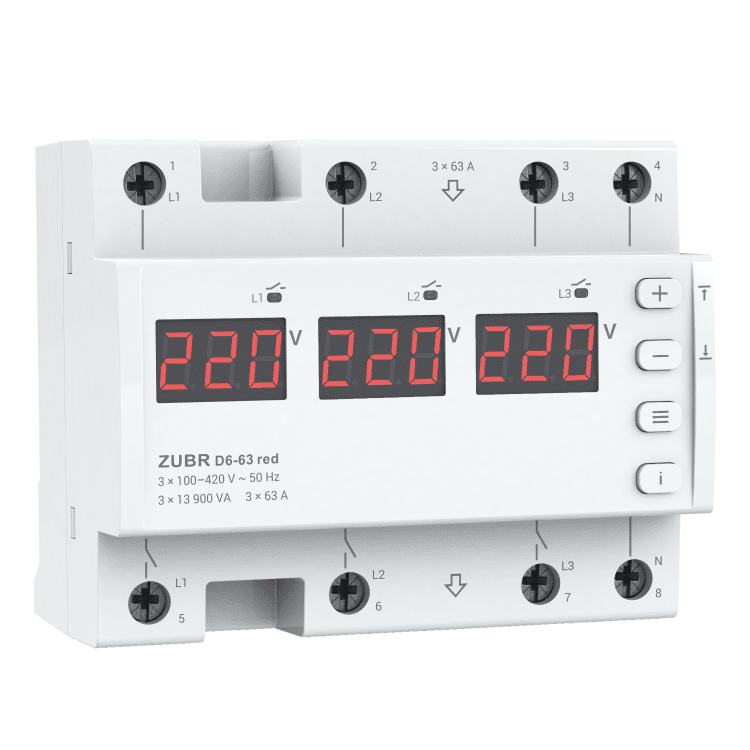

Trīsfāzu pārsprieguma aizsardzība vairogam ZUBR D6

Vienfāzes režīmā sprieguma relejs aizsargā tīklu no kritiskiem sprieguma pieaugumiem, un avārijas gadījumā tiek atslēgta tikai bojātā fāze.
Trīsfāzu pārsprieguma aizsardzība ZUBR D6 var pilnībā aizstāt trīs atsevišķus vienfāzes sprieguma relejus!

Trīsfāzu slodzes režīmā relejs aizsargā tīklu no:

pārsprieguma un pazemināta sprieguma,
sprieguma asimetrijas un fāzes zuduma (funkciju var atslēgt),
fāžu maiņas secības kļūdām (funkciju var atslēgt).
Ja notiek avārija vienā fāzē, ZUBR D6 izslēdz visas trīs fāzes, tādējādi pilnībā pasargājot pievienotās iekārtas.
Šādā režīmā ierīci var izmantot kontaktora vadītas trīsfāzu pārsprieguma aizsardzības vietā.

🔹 Efektīvs un precīzs mērījums

ZUBR D6 nepārtraukti mēra un ekrānā attēlo katras fāzes efektīvo sprieguma vērtību (True RMS).
Visi iestatījumi un trauksmju dati tiek saglabāti pastāvīgajā atmiņā.
Mērīšanas metode True RMS ievērojami samazina tīkla traucējumu ietekmi un nodrošina precīzu darbību arī tad, ja sprieguma forma atšķiras no sinusoidālās.

⚠️ Svarīgi! Ja pārbaudāt spriegumu ar savu mēraparātu, pārliecinieties, ka arī tas darbojas pēc True RMS principa.
Pretējā gadījumā mērījumi var atšķirties. Vajadzības gadījumā sprieguma vērtības var koriģēt ±20 V diapazonā.

⚙️ Profesionāla vadība un aizsardzība

Regulējams izslēgšanās aiztures laiks atkarībā no sprieguma novirzes lieluma un ilguma.
Pārkaršanas aizsardzība aktivizējas pie +70 °C, un korpusa temperatūru var skatīt jebkurā brīdī.
Pogu bloķēšana aizsargā no nejaušas iestatījumu maiņas.
Ekrāna izslēgšana gaidīšanas režīmā, automātiska mirgošana avārijas gadījumā.

🛡️ Papildu drošības funkcijas

Regulējams maksimālais aizsardzības aktivizāciju skaits pēc kārtas.
Regulējams sprieguma histerēzes līmenis, kas samazina nevajadzīgu ieslēgšanos.

🧾 Notikumu žurnāls

Ierīce saglabā līdz 99 pēdējiem trauksmes gadījumiem (piemēram, izslēgšanās sprieguma dēļ vai termiskās aizsardzības ieslēgšanās).
Žurnālu var atiestatīt manuāli, lai analizētu tīkla stabilitāti un traucējumu biežumu.
Dati tiek dzēsti arī pēc režīma maiņas (vienfāzes ↔ trīsfāzu).

🔩 Praktiska un kompakta uzstādīšana

ZUBR D6 aizņem 6 moduļus sadales vairogā un tiek uzstādīts uz standarta 35 mm DIN sliedes.
Ierīce ir kompaktāka un ekonomiski izdevīgāka par trīs vienfāzes sprieguma releju izmantošanu.
Ja videi ir augsts mitruma līmenis vai iespējama ūdens iekļūšana, ieteicams izmantot IP55 klases vairogu.

📊 Tehniskie dati (ZUBR D6-40):

Kategorija: sprieguma relejs

Platums: 6 moduļi

Uzstādīšana: uz DIN sliedes

Pārkaršanas aizsardzība: ir

True RMS mērīšanas metode: ir

Profesionāla ieslēgšanās aizture: ir

Apakšējais sprieguma limits: 120–210 V

Augšējais sprieguma limits: 220–280 V

Izslēgšanās laiks pie zema sprieguma: 0,1–10,0 s (>120 V), ≤0,04 s (<120 V)

Izslēgšanās laiks pie pārsprieguma: ≤0,04 s

Ieslēgšanās aizture: 3–600 s

Sprieguma asimetrija: 10–80 V

Izslēgšanās aizture fāžu asimetrijas gadījumā: 0–30 s

Barošanas spriegums: 3 × 100–420 V ~ 50 Hz

Svars: 0,43 kg ±10 %

Izmēri (G × P × A): 106 × 85 × 66 mm

Mitruma aizsardzība: IP20
