Pārsprieguma aizsardzība vairogam

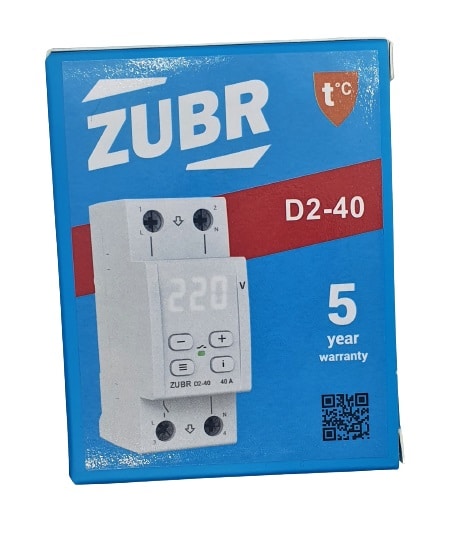

Pārsprieguma aizsardzības relejs vairogam ZUBR D2

Daudzfunkcionāls aizsardzības risinājums ar 40 A vai 63 A izejas releju.
Pārsprieguma aizsardzība ļauj iestatīt ieslēgšanās aiztures laiku, lai samazinātu biežu elektrības ieslēgšanas/izslēgšanas ciklu skaitu, kas var kaitēt mūsdienu elektroiekārtām.

Drošība un aizsardzība pret pārkaršanu

Ierīcē ir iebūvēts temperatūras sensors, kas izslēdz slodzi, ja korpusa temperatūra pārsniedz +80 °C.
Kad temperatūra pazeminās zem +60 °C, un tiek nospiesta jebkura poga, ierīce automātiski atjauno darbību.
Ekrānā tiek parādīts brīdinājums “bīstami”, kad aktivizējas termiskā aizsardzība.

Ja pārsprieguma aizsardzība tiek aktivizēta vairāk nekā 5 reizes dienas laikā, relejs tiek bloķēts, lai lietotājs pievērstu uzmanību nestabilam tīkla stāvoklim.

Ieslēgšanās aizture

Noklusējuma aizture ir 3 sekundes, taču to var iestatīt 3 līdz 600 sekunžu diapazonā.
Ieteicams iestatīt 2–3 minūšu aizturi iekārtām, kas jutīgas pret biežu ieslēgšanos, piemēram, ledusskapjiem vai gaisa kondicionieriem.

Relejs piedāvā arī divus aiztures veidus:

• no sprieguma stabilizācijas brīža,

• vai no pārsprieguma atslēgšanas brīža.

Notikumu žurnāls (līdz 100 ierakstiem)

Iekārta saglabā līdz 100 pēdējiem trauksmes notikumiem (piemēram, pārsprieguma izslēgšana vai termiskās aizsardzības aktivizēšanās).

Vienkārša lietošana un uzstādīšana

Pārsprieguma aizsardzības ierīcei ZUBR D2 ir kompakts 2 moduļu korpuss (36 mm).
Tā tiek uzstādīta uz standarta DIN sliedes un tai ir standartizēts I/O savienojums — nav nepieciešams nulles vads.
Vadība notiek ar 3 galvenajām pogām un “i” pogu informācijas vai kļūdu žurnāla skatīšanai.
Ekrānā pastāvīgi tiek attēlota sprieguma vērtība un sistēmas informācija.

Tehniskie parametri:

• Kategorija: pārsprieguma aizsardzība

• Modeļi: ZUBR D2-40 (40 A / 50 A līdz 10 min), ZUBR D2-63 (63 A)

• Fāžu skaits: 1 / 230 V

• Uzstādīšana: uz DIN sliedes

• Aizsardzība pret pārkaršanu: ir

• True RMS: ir

• Profesionāla ieslēgšanās aizture: ir

• Apakšējā sprieguma robeža: 120–210 V

• Augšējā sprieguma robeža: 220–280 V

• Izslēgšanās laiks pie pazemināta sprieguma: 0,1–10,0 s (>120 V), ne vairāk kā 0,04 s (<120 V)

• Izslēgšanās laiks pie pārsprieguma: ne vairāk kā 0,04 s

• Ieslēgšanās aizture: 3–600 s

• Barošanas spriegums: 100–420 V

• Strāvas patēriņš: līdz 2,8 mA

• Pievienojuma vadi: līdz 16 mm²

• Mitruma aizsardzība: IP20

Pieejams arī trīsfāzu pārsprieguma aizsardzības modelis.
Papildu informācija – ražotāja mājaslapā DS Electronics.
