Kolmefaasiline pingekontrollirelee ZUBR D6 40/63 A
Hind sisaldab 24% KM · KM-ta 75.00 € – 79.03 €

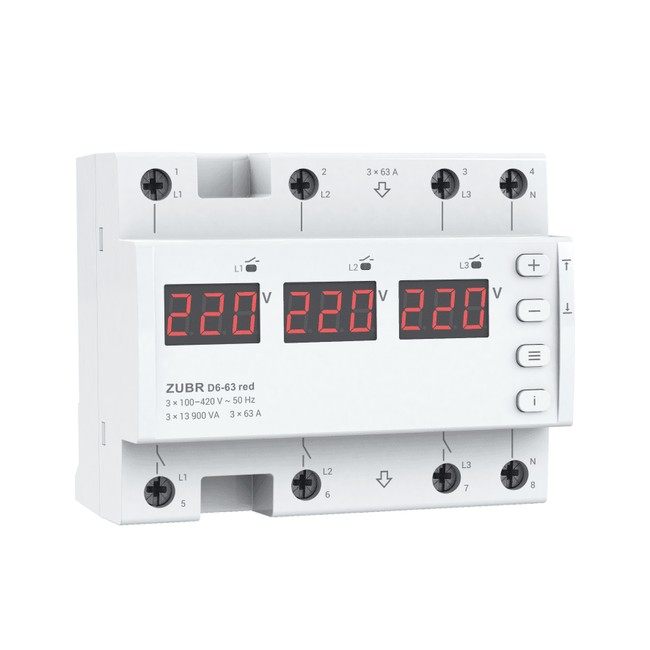

ZUBR D6 on elektrikilpi paigaldatav kolmefaasiline pingekontrollirelee koduste ja tööstuslike elektriseadmete, sealhulgas kolmefaasiliste elektrimootorite kaitsmiseks. Pingerelee mõõdab iga faasi pinget ning kaitseb seadmeid üle- ja alapinge, faasiasümmeetria, faasikao, vale faasijärjestuse ja nulljuhi katkemise tagajärgede eest.
ZUBR D6 saab kasutada nii ühefaasiliste kui ka kolmefaasiliste koormuste kaitsmiseks. Täpsemad seadistus- ja ühendusjuhised leiate tootja ingliskeelsest ZUBR D6 veebijuhendist.
ZUBR D6 on pingekontrollirelee, mitte impulss-liigpingekaitse. See ei asenda tüüp 1 või tüüp 2 liigpingepiirikut, kuid sobib sellega koos kasutamiseks täiendava pingekaitsena.
Pingekontrollirelee peamised eelised:
- kolme faasi pinge samaaegne jälgimine;
- üle- ja alapingekaitse;
- faasiasümmeetria ja faasikao kontroll;
- faasijärjestuse kontroll;
- nulljuhi katkemise kontroll;
- ühe- ja kolmefaasiline töörežiim;
- True RMS pingemõõtmine;
- eraldi digitaalne näit iga faasi kohta;
- reguleeritavad pingepiirid ja rakendumisajad;
- reguleeritav taassisselülitamise viivitus;
- Pro-režiim lühiajaliste ohutute pingehälvete talumiseks;
- ülekuumenemiskaitse;
- nupulukk ja väljalülitatav ekraan;
- 99 avariisündmuse logi;
- 40 A ja 63 A mudelid;
- koormuse otselülitamine nimivoolu piires.
Kaks töörežiimi
Ühefaasiliste koormuste režiim
ZUBR D6 töötab kolme eraldiseisva ühefaasilise pingereleena. Iga faasi seadeid ja väljundreleed juhitakse eraldi. Kui probleem tekib ainult ühel faasil, lülitatakse välja vastava faasiga ühendatud koormus.
Kolmefaasilise koormuse režiim
Kõigi faaside seadistused ja juhtimine on ühised. Kui ühel faasil tekib ohtlik pingehälve või tuvastatakse lubamatu faasiasümmeetria, faasikadu või vale faasijärjestus, lülitatakse välja kõik kolm faasi.
Faasiasümmeetria, faasikao ja faasijärjestuse kontrolli saab vajaduse korral seadistada või välja lülitada.
True RMS, Pro-režiim ja sündmuste logi
True RMS mõõtmine võimaldab kuvada pinge tegelikku efektiivväärtust ka moonutatud pingekuju korral. Ekraanide näitu saab vajaduse korral korrigeerida ±20 V.
Pro-režiim aitab vältida seadmete tarbetut väljalülitamist pingehälvete korral, mis on oma suuruse ja kestuse poolest kaitstavale seadmele veel ohutud.
Püsimällu salvestatakse kuni 99 viimast avariisündmust. Logi aitab analüüsida üle- ja alapinge, faasiasümmeetria, nulljuhi vea ning ülekuumenemiskaitse rakendumist.
Mudelid
| Mudel | Nimivool faasi kohta | Lubatud vool kuni 10 min | Paigaldus |
|---|---|---|---|
| D6-40A | 40 A | 50 A | DIN-liist |
| D6-63A | 63 A | 80 A | DIN-liist |
Mudeli valimisel tuleb arvestada koormuse tüübi, nimivoolu ja käivitusvooluga. Suure käivitusvooluga seadmete puhul võib olla vajalik sobiva kontaktori kasutamine.
Paigaldamine
ZUBR D6 paigaldatakse elektrikilpi standardsele 35 mm DIN-liistule. Seadme laius on 106 mm ja see võtab kilbis kuue standardmooduli ruumi.

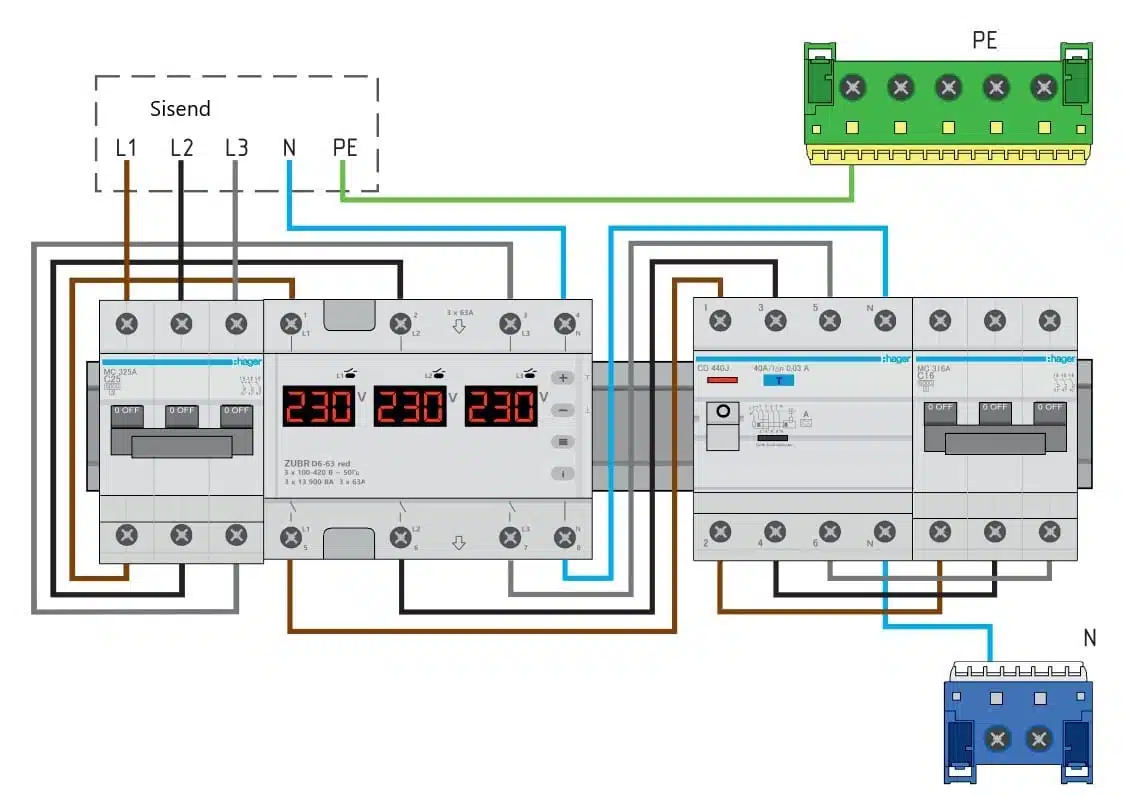

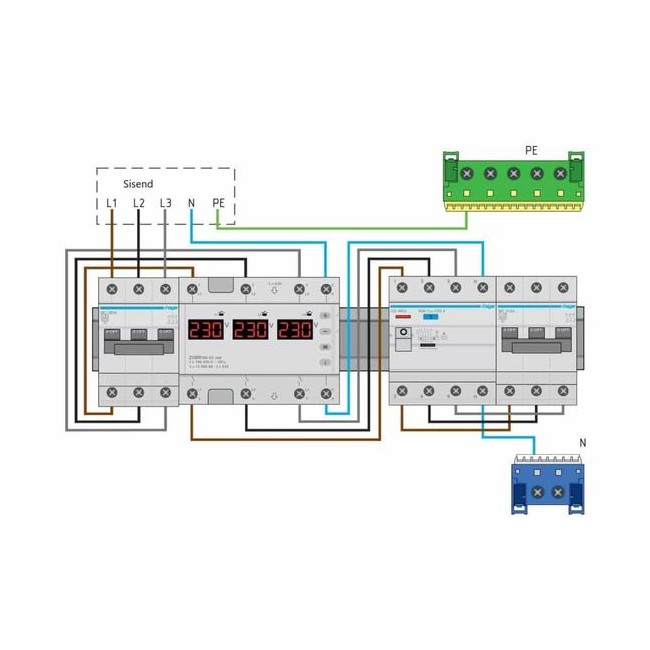

Pingerelee ette tuleb paigaldada koormusele vastav kaitselüliti. Paigaldamise ja elektriühenduse peab tegema kvalifitseeritud elektrik tootja ühendusskeemi järgi.
Tehnilised andmed
- Toote tüüp: kolmefaasiline pingekontrollirelee
- Tootja: DS Electronics
- Mudel: ZUBR D6
- Elektrivõrk: kolmefaasiline 230/400 V, 50 Hz
- Mudelid: 3 × 40 A ja 3 × 63 A
- Alumine pingepiir: 120–210 V
- Ülemine pingepiir: 220–280 V
- Väljalülitusaeg ülepinge korral: kuni 0,04 s
- Väljalülitusaeg alapinge korral: 0,1–10 s üle 120 V; kuni 0,04 s alla 120 V
- Taassisselülitamise viivitus: 3–600 s
- Faasiasümmeetria seadistus: 10–80 V
- Faasiasümmeetria rakendumisaeg: 0–30 s
- Pingemõõtmine: True RMS
- Ekraaninäidu korrigeerimine: ±20 V
- Sündmuste logi: 99 sündmust
- Ülekuumenemiskaitse: rakendub üle 70 °C
- Paigaldus: 35 mm DIN-liist
- Laius: 106 mm ehk kuus moodulit
- Mõõtmed: 106 × 85 × 66 mm
- Maksimaalne juhtme ristlõige: 16 mm²
- Kaitseaste: IP20
- Kaal: ligikaudu 0,43 kg
