Kahe temperatuuripiiriga tööpõhimõte

Eberle DTR-E 3102 esiküljel on kaks kaane all paiknevat regulaatorit:

• Temp (+) määrab ülemise temperatuuripiiri. Kui õhutemperatuur langeb sellest väärtusest madalamale, lülitatakse renniküte sisse.
• Temp (–) määrab alumise temperatuuripiiri. Kui temperatuur langeb sellest piirist madalamale, lülitatakse küte välja. Temperatuuri tõustes üle alumise piiri lülitub küte uuesti sisse.

Tootja kasutusnäites seatakse ülemiseks piiriks +5 °C ja alumiseks piiriks –5 °C. Sellisel juhul töötab vihmaveerenni küttekaabel ligikaudu temperatuurivahemikus –5 kuni +5 °C. Sobivad seadepunktid sõltuvad siiski konkreetsest hoonest, katuse soojapidavusest ja küttekaabli paigaldusest.

Kahe temperatuuripiiri kasutamine võimaldab kütte välja lülitada nii soojema ilmaga, kui jäätumisohtu ei ole, kui ka väga külma ja kuiva ilmaga, mil sulavett tavaliselt ei teki.

Oluline erinevus niiskusanduriga termostaadist

Eberle DTR-E 3102 jälgib ainult välisõhu temperatuuri. Termostaat ei tuvasta vihmaveerennis olevat lund, jääd ega niiskust. Seetõttu töötab küttekaabel valitud temperatuurivahemikus ka kuiva ilmaga.

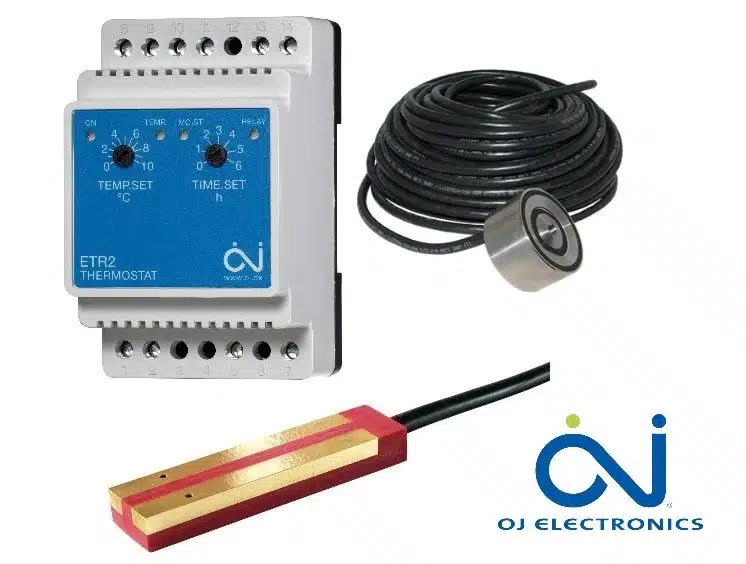

Kui küttekaablid peavad sisse lülituma ainult siis, kui samaaegselt esineb sobiv temperatuur ning lumi, jää või niiskus, tuleks kasutada niiskusanduritega jää- ja lumesulatuse termostaati.

Paigaldamine

Rennikütte juhtimiseks tuleb termostaat paigaldada õue, eelistatavalt hoone põhjaküljele umbes 1,5 meetri kõrgusele. Paigalduskohas peab olema vaba õhuringlus ning termostaat ei tohi jääda otsese päikesekiirguse, pideva tuuletõmbuse ega muu soojusallika mõju alla.

Kui põhjaküljele paigaldamine ei ole võimalik, tuleb termostaat kaitsta otsese päikese eest sobiva varjestusega.

Elektriühenduse peab tegema kvalifitseeritud elektrik vastavalt termostaadi kaane siseküljel olevale ühendusskeemile. Suurema küttekaabli koormuse juhtimisel tuleb kasutada sobivat kontaktorit.

Eberle DTR-E 3102 eelised

• mõeldud vihmaveerenni ja katuse küttekaablite juhtimiseks;
• eraldi seadistatav alumine ja ülemine temperatuuripiir;
• integreeritud bimetallist temperatuuriandur;
• ilmastikukindel IP65 korpus;
• lubatud lülituskoormus kuni 16 A;
• pinnapealne paigaldus välisseinale;
• lihtne tööpõhimõte ja seadistamine;
• ei vaja eraldi välistemperatuuri andurit.

Tehnilised andmed

• Tootja: Eberle
• Mudel: DTR-E 3102
• Tootekood: 58592808
• Tootja viitenumber: 191590190900
• Toitepinge: 230 V AC
• Lülitusvool: 16 (4) A
• Maksimaalne lülitusvõimsus: 3,6 kW
• Reguleeritav temperatuurivahemik: –20 kuni +25 °C
• Lubatud ümbritseva õhu temperatuur: –25 kuni +55 °C
• Lülitusdiferents: 1–3 K
• Temperatuuriandur: integreeritud bimetallandur
• Kaitseaste: IP65
• Lubatud suhteline õhuniiskus: kuni 95%, kondensaadita
• Mõõtmed: 122 × 120 × 55 mm
• Paigaldusviis: pinnapealne seinapaigaldus

Sobivad vihmaveerenni ja katuse küttekaablid leiad Heatline’i tootevalikust.

Oluline: termostaadi paigaldamise ja elektriühendused peab tegema vastava kvalifikatsiooniga elektrik.
