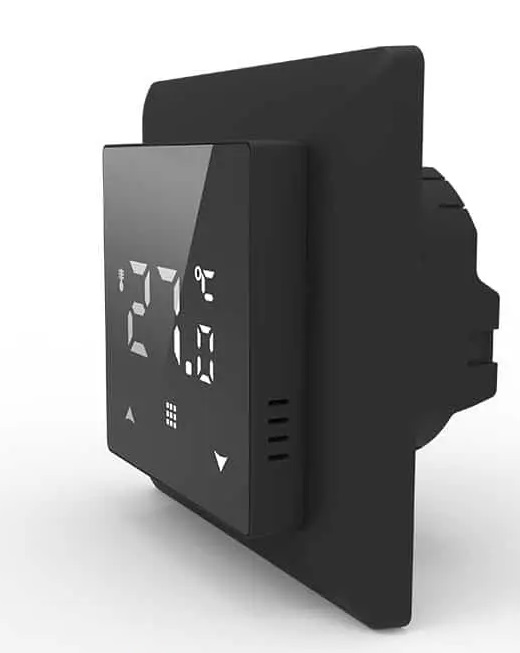

WiFi põrandakütte termostaat 16A – Heatline HL-05

Heatline HL-05 on kaasaegne ja lihtsasti kasutatav WiFi-põrandakütte termostaat, mis sobib elektrilise põrandakütte, ruumikütte ning sobivate 230 V kütte- ja jahutusseadmete juhtimiseks.

Termostaadil on sisseehitatud õhutemperatuuri andur ning komplekti kuuluv peenike NTC 10k põrandaandur. Paigaldamisel saab valida, kas kütet juhitakse ruumi õhutemperatuuri, põranda temperatuuri või mõlema anduri põhjal.

HL-05 töötab iseseisva termostaadina ka ilma WiFi-ühenduseta. Smart Life’i rakendusega ühendamisel saab temperatuuri jälgida ja muuta telefoni kaudu ning seadistada automaatse nädalaprogrammi.

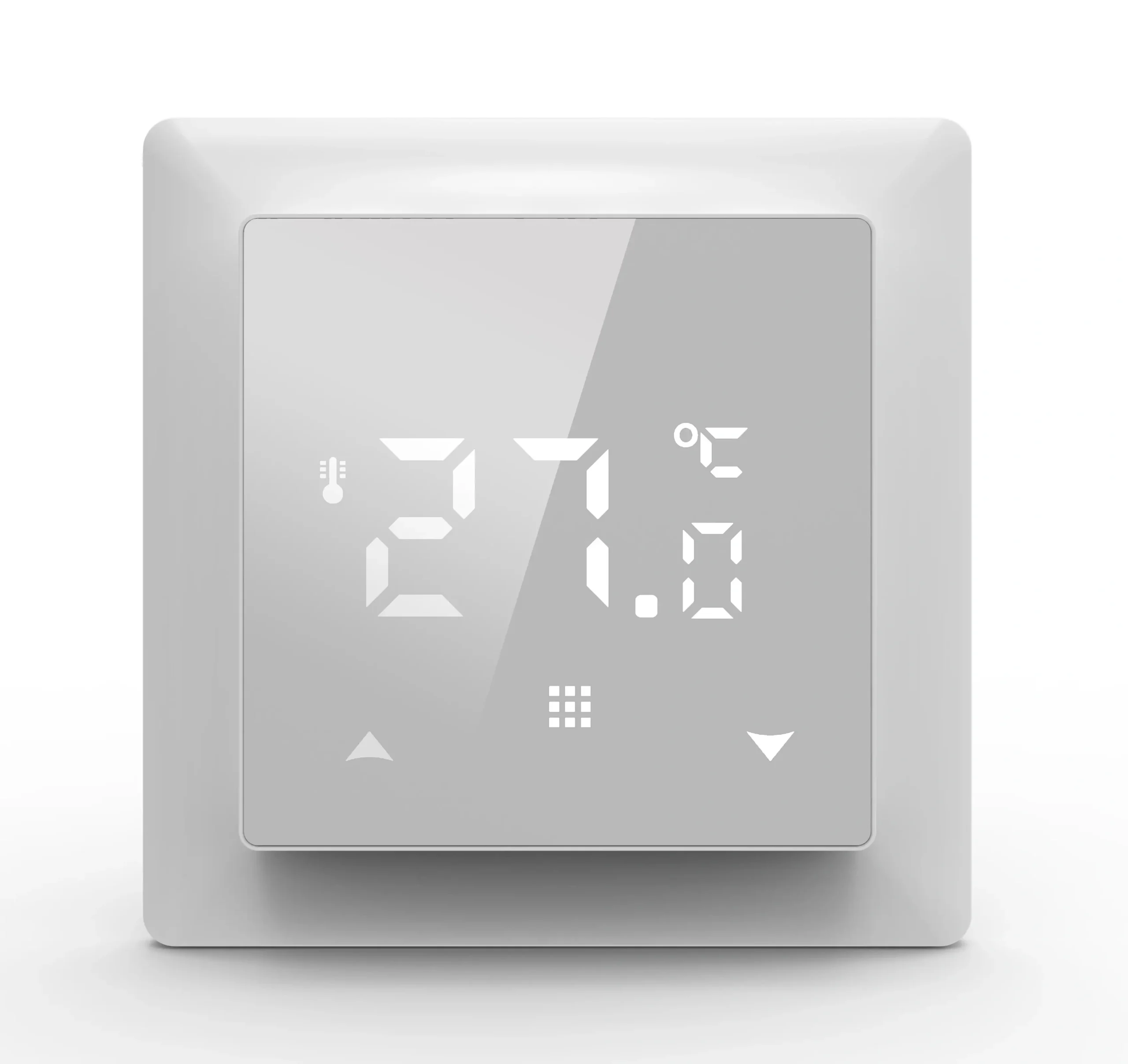

Termostaat on saadaval valge ja mustana.

Kolm temperatuuri juhtimise võimalust

Heatline HL-05 võimaldab valida kolme erineva andurirežiimi vahel.

Juhtimine ruumi õhutemperatuuri järgi

Selles režiimis reguleerib termostaat kütet sisseehitatud õhuanduri põhjal.

See termostaat sobib näiteks:

elektriradiaatori juhtimiseks;
konvektori juhtimiseks;
ruumikütte reguleerimiseks;
olukordadesse, kus kõige olulisem on ühtlane õhutemperatuur.

Selles režiimis välist põrandaandurit temperatuuri piiramiseks ei kasutata.

Juhtimine põranda temperatuuri järgi

Selles režiimis reguleerib termostaat kütet komplekti kuuluva NTC 10k põrandaanduri põhjal.

See sobib hästi näiteks:

vannitoa põrandaküttele;
esiku põrandaküttele;
köögi põrandaküttele;
plaaditud põrandatele;
ruumidesse, kus soovitakse hoida kindlat põranda temperatuuri.

Juhtimine õhuanduri ja põrandaanduri järgi

Kombineeritud režiimis juhitakse kütet peamiselt ruumi õhutemperatuuri järgi ning põrandaandur piirab põranda maksimaalset temperatuuri.

See režiim on eriti oluline järgmiste põrandakatete puhul:

puitpõrand;
parkett;
laminaat;
vinüül;
muud temperatuuritundlikud põrandakatted.

Põranda maksimaalse temperatuuri piirangut saab seadistada vahemikus +20 kuni +70 °C. Lubatud maksimaalne temperatuur tuleb alati valida põrandakatte tootja juhiste järgi.

Smart Life’i rakendusega kaugjuhtimine

Heatline HL-05 ühendatakse WiFi-võrguga ning seda saab juhtida Smart Life’i mobiilirakenduse kaudu.

Rakenduses saab:

vaadata hetke temperatuuri;
muuta soovitud temperatuuri;
lülitada termostaati sisse või välja;
valida töörežiimi;
koostada nädalaprogrammi;
jälgida, kas küte või jahutus töötab;
muuta seadeid interneti kaudu;
juhtida kodu, suvila või muu hoone temperatuuri distantsilt.

Termostaat töötab ka ilma WiFi-ühenduseta. Sellisel juhul saab seda kasutada puutetundliku ekraaniga tavalise termostaadina.

Nädalaprogrammi seadistamiseks tuleb termostaat ühendada Smart Life’i rakendusega.

Automaatne nädalaprogramm

Smart Life’i rakenduses saab koostada nädalaprogrammi, mille järgi termostaat muudab temperatuuri automaatselt.

Näiteks saab määrata:

kõrgema temperatuuri hommikuseks ajaks;
madalama temperatuuri tööpäevaks;
mugavustemperatuuri enne koju jõudmist;
madalama temperatuuri ööseks.

Nädalaprogramm aitab vältida tarbetut kütmist ajal, mil ruumi ei kasutata või kõrgemat temperatuuri ei vajata.

Termostaadi ekraanilt saab valida automaatse nädalaprogrammi ja püsiva temperatuuri hoidmise vahel pärast seda, kui termostaat on WiFi-võrguga ühendatud.

Püsiva temperatuuri hoidmine

HL-05 saab kasutada ka lihtsa termostaadina, mis hoiab pidevalt kasutaja määratud temperatuuri.

See sobib olukorda, kus:

automaatset nädalaprogrammi ei vajata;
termostaati kasutatakse vannitoas;
ruumi temperatuur peab olema kogu aeg ühesugune;
WiFi-ühendust ei soovita kasutada.

Temperatuuri saab muuta otse termostaadi puutetundlikult ekraanilt.

Sobib elektrilisele põrandaküttele

Heatline HL-05 sobib elektrilise põrandakütte juhtimiseks kuni 16 A lubatud releekoormuse piires.

Termostaadiga saab juhtida näiteks:

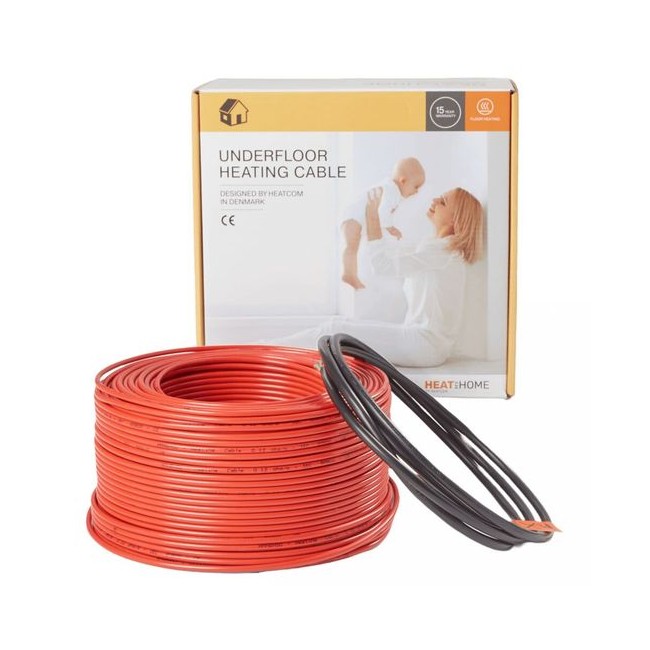

põrandaküttekaablit;
põrandaküttematti;
infrapuna-küttekilet;
vannitoa põrandakütet;
esiku või köögi põrandakütet;
muud sobiva võimsusega elektrilist küttekeha.

Kui juhitava küttekoormuse vool ületab 16 A või koormusel on suur käivitusvool, tuleb kasutada eraldi kontaktorit.

Sobib 230 V vesipõrandakütte termoajamile

Termostaati saab kasutada ka vesipõrandakütte kollektori sobiva 230 V termoajami või ventiili juhtimiseks.

Sellisel juhul ei reguleeri termostaat vee temperatuuri ega vooluhulka otseselt. Termostaat lülitab termoajami vastavalt ruumi või põranda mõõdetud temperatuurile sisse või välja.

Enne ühendamist tuleb kontrollida termoajami:

tööpinget;
ühendusskeemi;
voolutarvet;
juhtimisloogikat.

HL-05 juhendis on ka katlakivi eemaldamise funktsioon, mis võib vesikütte kasutamisel avada pikalt suletud olnud ventiili perioodiliselt lühikeseks ajaks.

Kütte- ja jahutusrežiim

Heatline HL-05 sobib lisaks kütmisele ka sobiva jahutusseadme juhtimiseks.

Seadetes saab valida:

kütterežiimi, mille puhul relee lülitub sisse temperatuuri langemisel;
jahutusrežiimi, mille puhul relee lülitub sisse temperatuuri tõusmisel.

Jahutusrežiimi kasutamisel tuleb veenduda, et juhitava seadme tööpinge, ühendusskeem ja koormus sobivad termostaadiga.

Avatud akna tuvastus

Avatud akna funktsioon aitab vähendada tarbetut energiakulu ruumi tuulutamise ajal.

Kui õhutemperatuur langeb kiiresti, võib termostaat tuvastada avatud akna ja piirata kütmist määratud ajaks. Nii ei püüa küttesüsteem avatud aknast tekkivat soojuskadu täisvõimsusel kompenseerida.

Funktsiooni rakendumise temperatuuri saab seadistada vahemikus +5 kuni +25 °C ning funktsiooni kestuse vahemikus 5–60 minutit.

Lapselukk

Termostaadil on lapseluku funktsioon, mis aitab vältida seadete juhuslikku muutmist.

Valida saab kahe lukustusrežiimi vahel:

osaline lukustus, mille puhul võib olla võimalik termostaati sisse või välja lülitada;
täielik lukustus, mille puhul ei saa termostaadi seadeid ekraanilt muuta.

Lapselukk sobib hästi kodudesse, lasteaedadesse, majutusasutustesse ja avalikesse ruumidesse.

Reguleeritav ekraani heledus

Termostaadi ekraani heledust saab ooterežiimis reguleerida.

Valida saab:

väljalülitatud ekraani;
nõrga taustavalguse;
ereda taustavalguse.

See võimaldab kasutada termostaati ka magamistoas või muus ruumis, kus liiga ere ekraan võib häirida.

Seadistatav lülitustäpsus

Termostaadi õhuanduri hüstereesi ehk sisse- ja väljalülitamise temperatuurivahemikku saab reguleerida.

Õhuanduri seadistusvahemik on 0,5–2,5 °C. Põrandaanduriga juhtimisel saab lülitusvahemikku seadistada 1–9 °C.

Väiksem hüsterees hoiab temperatuuri ühtlasemana, kuid võib põhjustada relee sagedamat lülitamist. Suurem hüsterees vähendab lülituste arvu, kuid lubab temperatuuril rohkem kõikuda.

Temperatuuri kalibreerimine

Mõõdetavat temperatuurinäitu saab vajaduse korral kalibreerida vahemikus –9 kuni +9 °C.

Kalibreerimist saab kasutada juhul, kui termostaadi näit erineb teadaolevalt täpse võrdlustermomeetri näidust.

Enne kalibreerimist tuleb veenduda, et erinevus ei tulene termostaadi asukohast, õhu liikumisest, päikesekiirgusest või seina temperatuurist.

Käitumine pärast voolukatkestust

Termostaadi seadetes saab määrata, kuidas seade käitub pärast elektrivarustuse taastumist.

Valida saab, kas termostaat:

taastab voolukatkestuse eelse tööoleku;
jääb välja lülitatuks;
lülitub pärast voolu taastumist sisse.

Tavakasutuses on kõige praktilisem säilitada voolukatkestuse eelne töörežiim.

Tehnilised andmed

Tootja: Heatline
Mudel: HL-05
Tootetüüp: WiFi-põrandakütte termostaat
Juhtimine: puutetundlik ekraan ja Smart Life’i rakendus
Toitepinge: 90–240 V AC
Sagedus: 50/60 Hz
Maksimaalne releekoormus: 16 A
Sisseehitatud andur: ruumi õhutemperatuuri andur
Väline andur: NTC 10k, täpsus 1%
Põrandaandur: kuulub komplekti
Andurirežiimid: õhuandur, põrandaandur või mõlemad koos
Seadistatav temperatuurivahemik: +1 kuni +70 °C
Tehaseseadistuse temperatuurivahemik: +5 kuni +35 °C
Põranda maksimaalse temperatuuri piirang: +20 kuni +70 °C
Mõõtetäpsus: ±0,5 °C
Õhuanduri hüsterees: 0,5–2,5 °C
Põrandaanduri hüsterees: 1–9 °C
Temperatuuri kalibreerimine: –9 kuni +9 °C
Töörežiimid: kütmine ja jahutamine
Nädalaprogramm: Smart Life’i rakenduse kaudu
Lapselukk: osaline või täielik
Avatud akna funktsioon: olemas
Ekraani heledus: reguleeritav
Kaitseaste: IP20
Keskosa mõõt: 55 × 55 mm
Mõõt koos raamiga: 82 × 82 mm
Värvid: valge ja must
Vastavusmärgised: CE ja RoHS
Garantii: 2 aastat

Paigaldamine ja ühendamine

Termostaat paigaldatakse sobivasse süvistatavasse harukarpi ja ühendatakse elektrivõrguga.

Ühendusklemmid:

klemmid 1 ja 2 – toitejuhtmed;
klemmid 3 ja 4 – kütte- või jahutusseadme ühendus;
klemmid 6 ja 7 – välise NTC 10k põrandaanduri ühendus.

Enne paigaldamist tuleb elektritoide täielikult välja lülitada.

Termostaadi paigaldamise ja elektriühendused peab tegema vastava pädevusega elektrik. Vale ühendamine võib kahjustada termostaati või kütteseadet ning põhjustada elektrilöögi või tulekahju ohu.

Oluline teada

Komplekti kuulub NTC 10k põrandaandur.
HL-05 ei võimalda valida teistsuguse takistusega põrandaandurit.
Vana termostaadi asendamisel tuleb kontrollida olemasoleva põrandaanduri takistust.
Nädalaprogrammi seadistamiseks tuleb kasutada Smart Life’i rakendust.
Põhifunktsioone saab kasutada ka ilma WiFi-ühenduseta.
Kaitseaste IP20 ei tähenda niiskuskindlust.
Vannitoas tuleb termostaat paigaldada nõuetekohasesse kuiva tsooni.
Maksimaalne koormus on 16 A.
Suurema koormuse või suure käivitusvooluga seadme puhul tuleb kasutada kontaktorit.
Puit-, parkett-, vinüül- ja laminaatpõrandal tuleb seadistada põranda maksimaalne lubatud temperatuur.
Paigaldamise peab tegema kvalifitseeritud elektrik.

Millal valida HL-05 ja millal HL-44?

Heatline HL-05 sobib hästi, kui:

soovid soodsa hinnaga WiFi-põrandakütte termostaati;
tegemist on uue paigaldusega;
kasutad komplekti kuuluvat NTC 10k põrandaandurit;
olemasolev põrandaandur on NTC 10k;
vajad kütte- ja jahutusrežiimi;
soovid Smart Life’i rakendust ja nädalaprogrammi.

Heatline HL-44 on parem valik, kui:

vahetad välja vana termostaati;
olemasoleva põrandaanduri takistus ei ole 10k;
vajad ühilduvust 3K–47K põrandaanduritega;
soovid laiemat valikut töö- ja energiasäästurežiime;
soovid sobivust paljude 55 × 55 mm disainraamidega.

Heatline HL-05 on praktiline ja taskukohane põrandakütte nutitermostaat kasutajale, kes soovib ühendada lihtsa kohaliku juhtimise, telefoniga kaugjuhtimise ja automaatse nädalaprogrammi.
