Energiatõhus keraamiline infrapuna kütteelement tööstusele

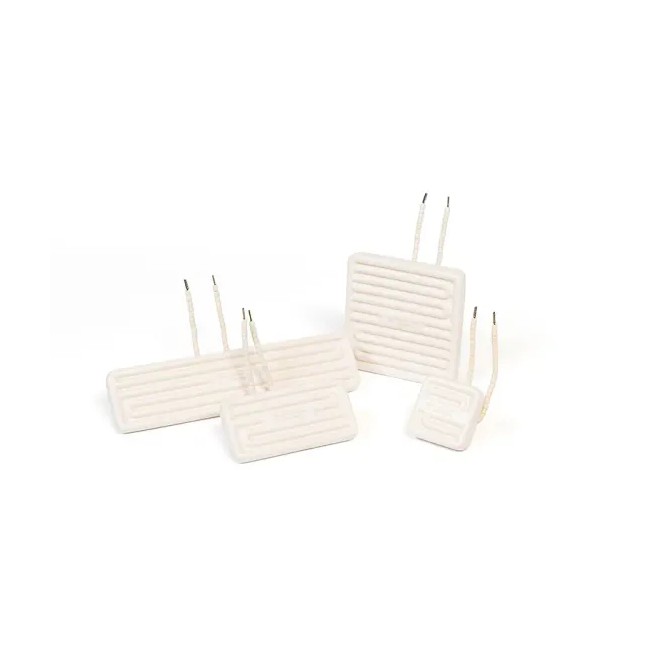

Ceramicx FFEH ja SFEH on lamedad, õõnsa konstruktsiooniga keraamilised infrapuna küttekehad tööstuslikuks protsessikütteks. Kõrget temperatuuri taluv FeCrAl takistustraat on valatud kergesse keraamilisse korpusesse, mille sisemus on täidetud suure tihedusega isolatsioonimaterjaliga.

Isolatsioon vähendab soojuse eraldumist kütteelemendi tagaküljele ja aitab suunata suurema osa soojuskiirgusest kuumutatava materjali poole. Võrreldes täisvalatud keraamilise elemendiga võimaldab õõnes konstruktsioon kiiremat soojenemist, paremat energiatõhusust ja suuremat ettepoole suunatud kiirgusvõimsust.

FFEH ja SFEH töötavad pikalainelise infrapunakiirguse vahemikus 2–10 µm ning sobivad eriti hästi lahendustesse, kus element paikneb kuumutatava pinna lähedal ja vajalik on ühtlane temperatuurijaotus.

Miks valida õõnes keraamiline kütteelement?

Õõnsa keraamilise infrapuna kütteelemendi peamised eelised on:

• kiirem soojenemine võrreldes täisvalatud keraamilise elemendiga;
• väiksem soojuskadu kütteelemendi tagaküljel;
• suurem ettepoole suunatud kiirgusvõimsus;
• ühtlasem soojusjaotus kuumutataval pinnal;
• väiksem termiline mass;
• hea energiatõhusus pidevas tööstusprotsessis;
• pikk kasutusiga ja töökindel konstruktsioon;
• võimalus kasutada sisseehitatud K-tüüpi termopaari.

Peamised kasutusvaldkonnad

Õõnsaid keraamilisi infrapuna küttekehasid kasutatakse näiteks:

• plasti termovormimisel ja plastitööstuses;
• komposiitmaterjalide kõvendamisel;
• liimide ja pinnakatete kuivatamisel;
• materjalide ja detailide eelsoojendamisel;
• tööstuslikes kuivatusseadmetes;
• infrapunaahjudes ja kuumutuspaneelides;
• pakendamis- ja termokahaneva kile seadmetes;
• olemasolevate keraamiliste kütteelementide asendamisel;
• infrapuna välisoojendites;
• sobivalt projekteeritud infrapunasaunades.

FFEH või SFEH – kumb mudel valida?

FFEH Full Flat Element Hollow on pikliku kujuga täismõõdus lame õõnes keraamiline kütteelement. See sobib hästi pikemate küttetsoonide loomiseks ning mitme elemendi järjestikku paigaldamiseks.

• Mõõtmed: 245 × 60 × 36 mm
• Võimsused: 400, 500, 600, 800 ja 1000 W
• Standardpinge: 230 V
• Keskmine kaal: ligikaudu 282 g

SFEH Square Flat Element Hollow on ruudukujuline õõnes keraamiline infrapuna kütteelement. See sobib laiema või ruudukujulise küttetsooni ning mitmest elemendist koosneva küttemaatriksi loomiseks.

• Mõõtmed: 122 × 122 × 37,5 mm
• Võimsused: 400, 500, 600, 800 ja 1000 W
• Standardpinge: 230 V
• Keskmine kaal: ligikaudu 270 g

Mõlemal mudelil on sama võimsusvahemik. Valik sõltub eelkõige seadmes olevast paigaldusruumist, kuumutatava pinna kujust ja vajalikust küttetsoonide jaotusest.

Tehnilised andmed

Sobivate töötingimuste korral võib kütteelemendi keskmine kasutusiga ulatuda kuni 20 000 töötunnini. Tegelik kasutusiga sõltub töötemperatuurist, lülitussagedusest, paigaldusest ja kasutuskeskkonnast.

Tellitavad variatsioonid ja lisatarvikud

Lisaks standardsetele 230 V mudelitele on päringu alusel võimalik tellida:

• erineva võimsuse ja toitepingega elemente;
• sisseehitatud K-tüüpi termopaariga kütteelemente;
• erineva pikkusega ühendusjuhtmeid;
• erinevaid ühendus- ja kinnituslahendusi;
• kütteelemendile sobivaid reflektoreid;
• mitmest elemendist koosnevaid infrapuna küttemooduleid.

Tegemist on seadmesse või reflektorisse paigaldatava küttekomponendiga, mitte iseseisva ruumisoojendiga. Temperatuuri juhtimine, elektriline kaitse ja paigalduslahendus tuleb valida vastavalt seadmele ning kasutustingimustele.

Kui vajad kontsentreeritumat soojuskiirgust või kütteelement paikneb kuumutatavast materjalist kaugemal, vaata ka kumeraid FTE ja HTE keraamilisi infrapuna kütteelemente.
