Kõrgetemperatuuriline küttekaabel kuni 450 °C
Hind päringu alusel
Saada päring ja koostame sobiva pakkumise.
Tellimisel
Eeldatav tarneaeg 7-14 tööpäeva. Täpse tarneaja kinnitame enne makselingi saatmist.

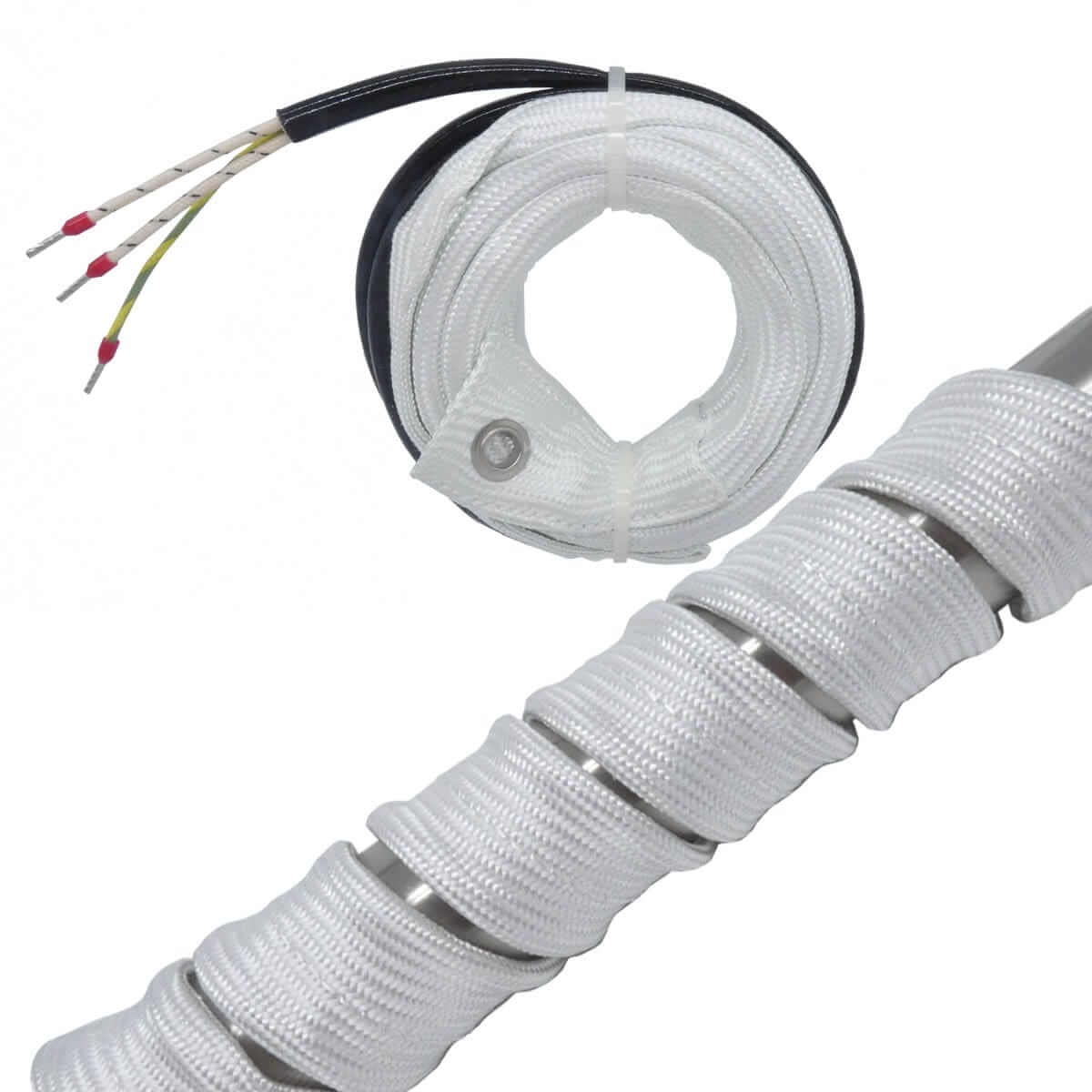

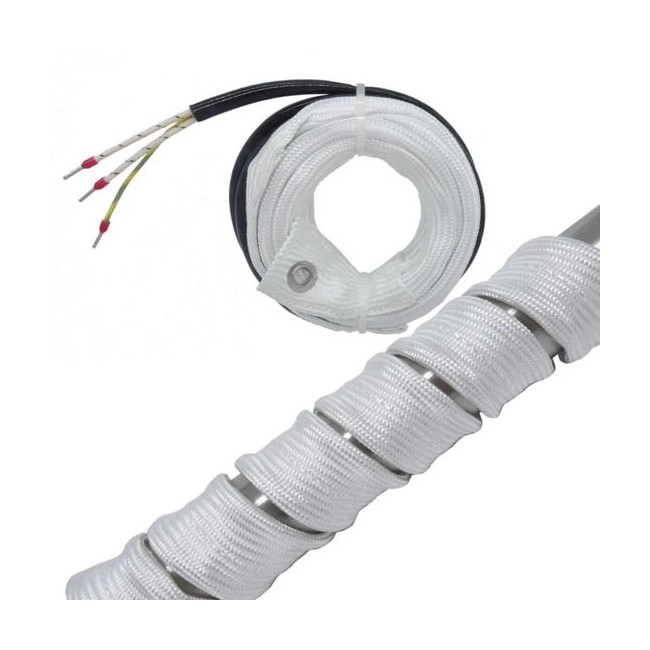

Kõrgetemperatuuriline lapik küttekaabel ehk küttelint on mõeldud masinaosade, tööstusseadmete, torustike ja laboriseadmete soojendamiseks ning temperatuuri hoidmiseks. Klaaskiudisolatsiooniga küttekaabli maksimaalne lubatud temperatuur on +450 °C ja nimivõimsus ligikaudu 250 W/m.
Tavalisest ümarast küttekaablist erinev 35 mm laiune lapik konstruktsioon suurendab kokkupuutepinda köetava objektiga. See võimaldab soojust laiemale pinnale üle kanda ja sobib hästi rakendustesse, kus on vaja suurt meetrivõimsust ning kõrget temperatuuritaluvust.
Küttekaablit saab kasutada näiteks torude, ventiilide, mahutite, masinaosade, katseseadmete ja erinevate tehnoloogiliste konstruktsioonide soojendamiseks. Sobiv pikkus, nimipinge ja võimsus valitakse vastavalt konkreetsele rakendusele.
Toote kood: 50761719
Kõrgetemperatuurilise küttekaabli kasutusvõimalused
Lapik küttekaabel sobib muu hulgas:
- tööstuslike torude ja torustike soojendamiseks;
- masinaosade ja seadmete temperatuuri hoidmiseks;
- ventiilide, ühenduste ja metallkonstruktsioonide kütmiseks;
- laboriseadmete ja katsestendide soojendamiseks;
- tehnoloogiliste protsesside temperatuuri hoidmiseks;
- külmkäivituse vältimiseks;
- suuremat meetrivõimsust vajavatele kütterakendustele;
- ebakorrapärase kujuga pindade soojendamiseks.
Klaaskiust küttelint on painduv ning seda saab paigaldada erineva kujuga pindadele, kui järgitakse minimaalset painderaadiust ja nõutud paigaldusvahet.
Lapiku küttekaabli praktilised eelised
- maksimaalne lubatud kütteelemendi temperatuur kuni +450 °C;
- suur nimivõimsus, ligikaudu 250 W/m;
- 35 mm laiune soojusülekandepind;
- tõhus kontakt köetava objektiga;
- painduv konstruktsioon;
- klaaskiudisolatsioon;
- sobib tööstuslikuks ja laboratoorseks kasutamiseks;
- kaitsejuhtme punutis;
- elektriohutusklass I;
- saadaval erinevate pikkuste ja võimsustega;
- eritellimusel võimalikud teised pikkused, pinged ja võimsused.
Temperatuur ja juhtimine
Küttekaabli maksimaalne lubatud temperatuur on +450 °C. See väärtus näitab kütteelemendi temperatuuripiiri ega tähenda automaatselt, et köetav objekt saavutab sama temperatuuri.
Objekti tegelik temperatuur sõltub muu hulgas:
- köetava objekti materjalist ja massist;
- küttekaabli paigutusest;
- kontaktpinna suurusest;
- soojusisolatsioonist;
- ümbritsevast temperatuurist;
- soojuskaost;
- valitud võimsusest;
- kasutatavast temperatuuri juhtimissüsteemist.
Tegemist ei ole isereguleeruva küttekaabliga. Temperatuuri täpseks ja ohutuks juhtimiseks tuleb kasutada sobivat temperatuuriregulaatorit ja andurit. Kriitiliste või kõrge temperatuuriga protsesside korral on soovitatav kasutada ka sõltumatut temperatuuripiirajat.
Temperatuuriandur tuleb paigutada nii, et see mõõdaks töö seisukohalt olulise piirkonna temperatuuri ja aitaks vältida kütteelemendi või köetava objekti ülekuumenemist.
Paigaldamine
Küttekaabel tuleb paigaldada võimalikult tihedalt vastu puhast ja kuiva köetavat pinda. Lapik konstruktsioon tagab hea kontakti ja aitab soojust laiemalt üle kanda.
Paigaldamisel tuleb arvestada järgmiste nõuetega:
- minimaalne painderaadius peab olema üle 15 mm;
- kõrvuti paiknevate küttekaabli osade vahekaugus peab olema üle 10 mm;
- küttekaabel ei tohi paikneda ülekattega ega ristuda iseendaga;
- kaablit ei tohi teravalt murda, muljuda ega mehaaniliselt kahjustada;
- ühenduskohti ei tohi paigutada lubatust kõrgema temperatuuriga piirkonda;
- küttekaabel ja köetav pind peavad olema kuivad;
- maandusühendus tuleb teha nõuetekohaselt;
- enne kasutamist tuleb kontrollida regulaatori, anduri ja kaitseahelate tööd.
Küttekaabli konstruktsioonis olev kaitsejuhtme punutis võimaldab nõuetekohase maandusühenduse. Elektriühenduse peab tegema vastava pädevusega isik, arvestades valitud nimipinget, koguvõimsust ja kasutuskeskkonda.
Tehnilised andmed
- Heatline’i tootekood: 50761719
- Toote tüüp: kõrgetemperatuuriline lapik küttekaabel ehk küttelint
- Isolatsioon: klaaskiud
- Maksimaalne lubatud kütteelemendi temperatuur: +450 °C
- Nimivõimsus: ligikaudu 250 W/m
- Nimipinge: kuni 500 V AC, vastavalt valitud lahendusele
- Mõõtmed: 35 × 5 mm
- Minimaalne painderaadius: üle 15 mm
- Minimaalne paigaldusvahe: üle 10 mm
- Elektriohutusklass: I
- Kaitseaste: IP20
- Kaitsejuht: integreeritud kaitsejuhtme punutis
- Ühendusjuhtme pikkus: 1 m
- Standardpikkused: 0,5–5 m
- Eripikkused ja teised võimsused: saadaval tellimisel
- Kasutuskeskkond: kuiv tööstuslik või laboratoorne keskkond
- Temperatuuri juhtimine: väline regulaator ja andur
Standardpikkused ja võimsused
| Küttekaabli pikkus | Nimivõimsus |
|---|---|
| 0,5 m | 125 W |
| 1,0 m | 250 W |
| 1,5 m | 375 W |
| 2,0 m | 500 W |
| 3,0 m | 750 W |
| 4,0 m | 1000 W |
| 5,0 m | 1250 W |
Teised pikkused, nimipinged ja võimsused on võimalik valmistada vastavalt tellimusele.
Oluline: küttekaabli kaitseaste on IP20. See ei ole niiskus- ega veekindel ning seda ei tohi kasutada märgades ruumides, välitingimustes, vedelike sees ega kohtades, kus võib tekkida kondensaat või veepritsmed. Toode ei sobi plahvatusohtlikesse piirkondadesse, kui konkreetse lahenduse kohta ei ole eraldi kinnitatud vastavat sertifikaati.
Enne kasutamist tuleb kontrollida küttekaabli, köetava objekti, temperatuurianduri, regulaatori, kinnituste ja võimaliku soojusisolatsiooni sobivust soovitud töötemperatuuriga.
