Kilbi hügrostaat ja termostaat ELKO EP RHT-1
Hind sisaldab 24% KM · KM-ta 63.71 €
ELKO EP RHT-1 on DIN-liistule paigaldatav hügrostaat ja termostaat elektrikilbi või automaatikakapi temperatuuri ning õhuniiskuse järgi juhtimiseks. Seade võimaldab valitud töörežiimist sõltuvalt juhtida küttekeha, ventilaatorit, jahutus- või kuivatusseadet.
Sisseehitatud andur mõõdab ümbritseva õhu temperatuuri ja suhtelist niiskust. Kaheksa valitavat juhtimisrežiimi võimaldavad releeväljundi rakendada ühe tingimuse täitumisel või temperatuuri ja niiskuse tingimuste samaaegsel täitumisel.
RHT-1 hügro-termostaat sobib näiteks kilbi kütte juhtimiseks kondensaadi tekke ohu vähendamiseks, ventilatsiooni käivitamiseks temperatuuri või õhuniiskuse tõusul ning muude kilbi sisekliimat reguleerivate seadmete juhtimiseks.
Toote kood: 53085897
Temperatuuri ja õhuniiskuse järgi juhtimine
Elko RHT-1 hügrostaat / termostaat võimaldab arvestada juhtimisel nii temperatuuri kui ka õhuniiskusega. Temperatuuripiiri saab seadistada vahemikus 0…+60 °C ja suhtelise õhuniiskuse piiri vahemikus 50–90% RH.
Hügrotermostaadil on kaheksa valitavat juhtimisrežiimi. Sõltuvalt valitud funktsioonist rakendub väljund siis, kui täidetud on üks seadistatud tingimustest või mõlemad tingimused korraga. Võimalik on reageerida temperatuuri ja niiskuse tõusule või langusele.
See annab paindlikkuse erinevate kilbi sisekliima lahenduste jaoks: küte, ventilatsioon, jahutus ja kuivatamine.
Kasutusvõimalused
Kilbi ventilatsiooni juhtimine. Sobivas töörežiimis saab ventilaatori käivitada, kui temperatuur või suhteline õhuniiskus tõuseb üle määratud piiri. Nii saab ventilatsioon reageerida nii kilbi soojenemisele kui ka niiskuse suurenemisele.
Kilbi küttekeha juhtimine. Kütte saab sisse lülitada, kui temperatuur langeb alla seadistatud väärtuse või õhuniiskus tõuseb liiga kõrgele. Koos sobiva kilbi küttekehaga aitab selline juhtimine vähendada kondensaadi tekke ohtu.
Jahutus- või kuivatusseadme juhtimine. Releeväljundit saab kasutada sobiva seadme juhtimiseks vastavalt valitud temperatuuri- ja niiskustingimustele. Ühendamisel tuleb arvestada juhitava seadme koormusliigi ja käivitusvooluga.
RHT-1-l on üks releeväljund. Temperatuuri ja niiskuse tingimused juhivad sama väljundit valitud töörežiimi järgi.
Sisseehitatud andur ja lihtne seadistamine
Temperatuuri- ja niiskusandur on seadmesse sisse ehitatud, mistõttu ei ole vaja eraldi välist andurit. RHT-1 mõõdab õhu tingimusi oma paigalduskohas ning on ette nähtud kasutamiseks elektrikilpides ja automaatikakappides.

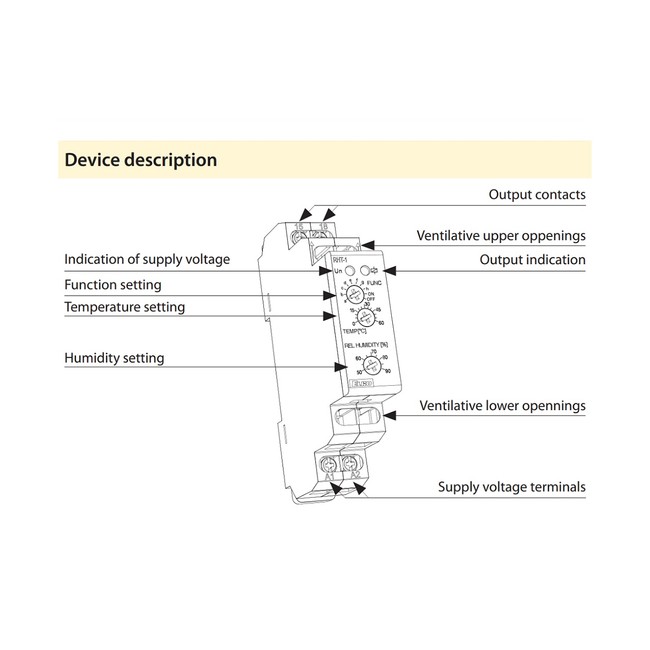

Temperatuuripiir, niiskuspiir ja juhtimisrežiim seadistatakse esipaneeli pöördnuppudega. LED-indikaatorid näitavad toite ja releeväljundi olekut.
Lisaks automaatsetele juhtimisrežiimidele saab valida väljundi püsivalt sisse- või väljalülitatud oleku. See võimaldab ühendust testida või väljundi ajutiselt välja lülitada.
Kompaktne paigaldus DIN-liistule
Ühe mooduli laiune korpus võtab kilbis vaid 17,6 mm ruumi. Universaalne 24–240 V AC/DC toide võimaldab kasutada seadet erineva toitepingega juhtimissüsteemides.
Seadmel on anduri rikketuvastus. Anduri vea korral avatakse automaatsetes töörežiimides releekontakt ja rike kuvatakse LED-indikaatoriga.
ELKO EP RHT-1 hügro-termostaat tehnilised andmed
| Näitaja | Väärtus |
|---|---|
| Temperatuuri seadistusvahemik | 0…+60 °C |
| Suhtelise õhuniiskuse seadistusvahemik | 50–90% RH |
| Toitepinge | 24–240 V AC/DC |
| Automaatseid juhtimisrežiime | 8 |
| Manuaalsed režiimid | Püsivalt sisse / püsivalt välja |
| Releeväljund | 1 × normaalselt avatud kontakt, NO |
| Kontakti koormustaluvus | 16 A / 250 V AC, AC-1 |
| Temperatuuri hüsterees | 2,5 °C, fikseeritud |
| Niiskuse hüsterees | 4 protsendipunkti, fikseeritud |
| Andur | Sisseehitatud temperatuuri- ja niiskusandur |
| Paigaldus | DIN-liistule, vertikaalselt |
| Laius | 1 moodul, 17,6 mm |
| Mõõtmed | 90 × 17,6 × 64 mm |
| Töötemperatuur | −20…+60 °C |
| Kaitseaste | Esipaneel IP40, klemmid IP10 |
| Tootekood | 8208 |
| EAN | 8595188137263 |
Paigaldamisel arvestada
Paigalda kilbi hügrostaat nii, et selle ventilatsiooniavad jäävad vabaks ja sisseehitatud andur saab mõõta kilbi õhu tingimusi. Paigalduskoht peab vastama sellele piirkonnale, mille temperatuuri ja niiskuse järgi soovitakse seadmeid juhtida.
16 A koormustaluvus kehtib AC-1 ehk resistiivsele koormusele. Ventilaatori, kompressori või muu mootoriga seadme ühendamisel tuleb järgida tootja juhendis toodud vastava koormusliigi piirväärtusi ning vajaduse korral kasutada sobivat kontaktorit.
