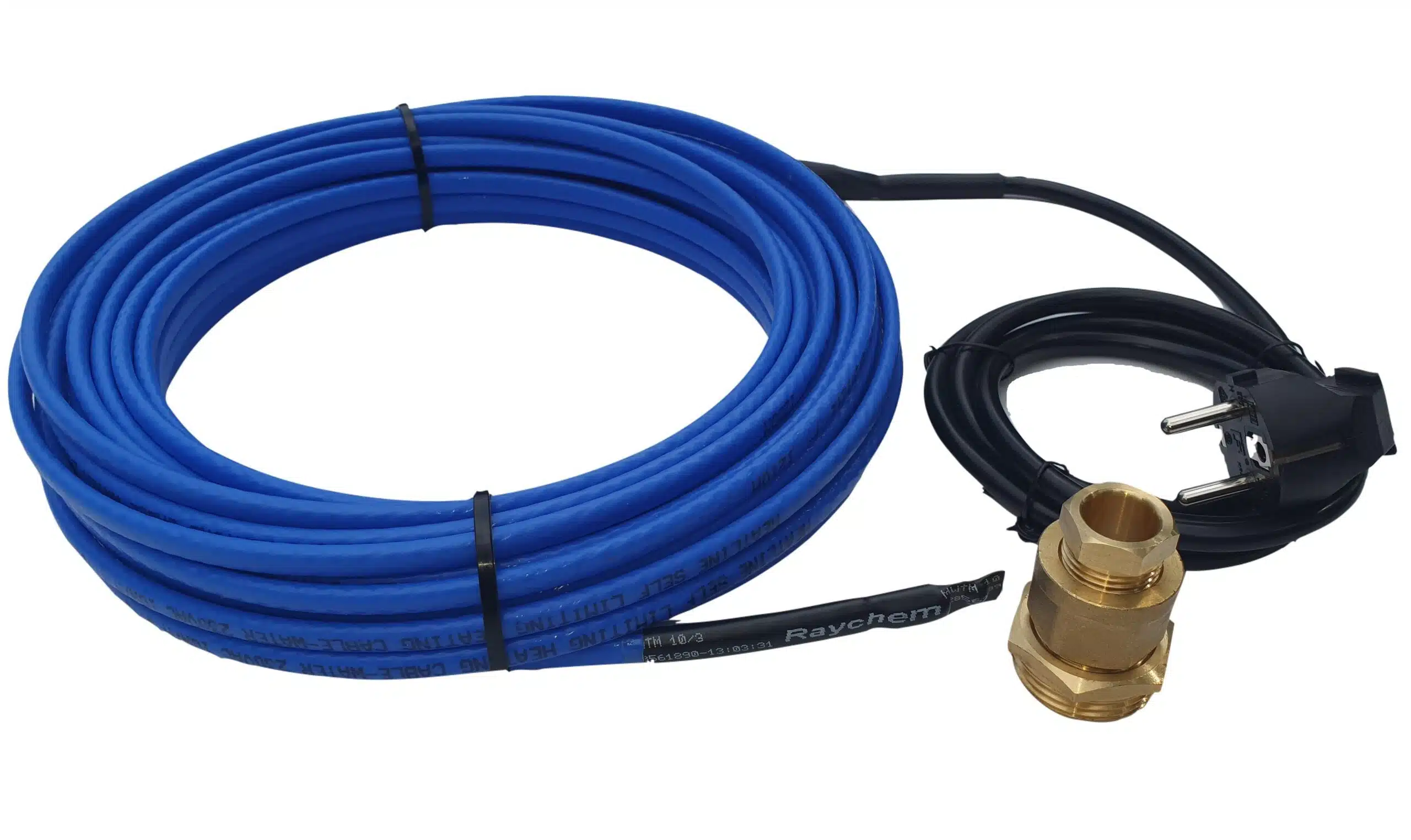

Isereguleeruv küttekaabel valmiskomplekt 10W/m

Isereguleeruv küttekaabel – valmiskomplekt 10W/m, on mõeldud kasutamiseks veetoru külmumise kaitseks nii veetoru sees-, kui ka välispidiseks kasutamiseks kuni +65C keskkonnas. Isereguleeruv soojenduskaabel on 2,5m toitekaabliga. Torusiseseks paigalduseks tuleb eraldi juurde soetada ka küttekaabli sisestusnippel torusse.

Tellida saab e-poest, helistades, e-maili saates ja Effexi kaupluste kaudu

Tootekood Mõõt: Hind
40047000 1m 10W / 230V 38,46
40047002 2m 20W / 230V 43,47
40047003 3m 30W / 230V 48,28
40047004 4m 40W / 230V 52,46
40047005 5m 50W / 230V 57,46
40047006 6m 60W / 230V 61,87
40047007 7m 70W / 230V 67,39
40047008 8m 80W / 230V 72,91
40047009 9m 90W / 230V 78,72
40047010 10m 100W / 230V 84,53
40047012 12m 120W / 230V 99,37
40047014 14m 140W / 230V 108,70
40047015 15m 150W / 230V 121,30
40047016 16m 160W / 230V 137,48
40047019 19m 190W / 230V 144,25
40047020 20m 200W / 230V 146,47
40047022 22m 220W / 230V 153,34
40047025 25m 250W / 230V 165,54
40047028 28m 280W / 230V 184,03
40047030 30m 300W / 230V 198,38
40047035 35m 350W / 230V 246,55
40047040 40m 400W / 230V 304,49
40047045 45m 450W / 230V 362,68
40047049 49m 490W / 230V 372,24
40047050 50m 500W / 230V 373,77

Küttekaabli ühendamine torusse – läbiviik, sisestusnippel keermega 3/4 – 1″ Hind:  19.80
DIN liist kinnitusega nupuga termostaat Hind: 67.00
Digitaalne termostaat pistikupessa Hind: 39.00
Universaalne wifi termostaat pistikupessa Hind: 59.00

Küttekaablit on võimalik tellida ka kliendi soovitud pikkusega.

Küttekaabli torusisesel paigaldusel soovitame kasutada pigem püsitakistusega veetoru küttekaableid, mis on hinnalt soodsamad ja ka väiksema energiakuluga, püsivalt 7,5W/m. Õige valiku tegemiseks võib küsida meilt lisa konsultatsiooni. Kanalisatsioonitoru küttekaabel on siin lingil leitav

Oluline teada:
Isereguleeruv toruküttekaabel muudab oma meetrivõimsust tulenevalt ümbritseva keskkonna temperatuurist, aga ta ei lülitu kunagi lõplikult ise välja – isegi mitte suvel. Nagu tehnilistest andmetest näha on küttekaabli meetrivõimsus 10W/m +10 kraadi juures kuivas keskkonnas, aga joogivee või kanalisatsioonitorus võiks küttekaabel olla juba välja lülitunud kui toru temperatuur on üle +2°C kraadi. Selle energiasäästu saame elektrikilbi DIN liistule kinnituva termostaadiga OJ ETV 1991 või soodsamat pistikupessa termostaati kasutades, mis lülitab veetoru küttekaablid alati välja, kui jäätumisoht puudub. Isereguleeruv küttekaabel veetorule on varjestusega, mis teeb selle kaabli turvaliseks, tugevaks. Torusisene küttekaabel tuleks lisaturvalisuse huvides vooluvõrku ühendada alati läbi rikkevoolurelee.

Isereguleeruva küttekaabli eeliseks on, et tema pikkust võib vajadusel lihtsalt muuta ja ta võib paigaldusel ise endaga risti minna ülekuumenemist kartmata.

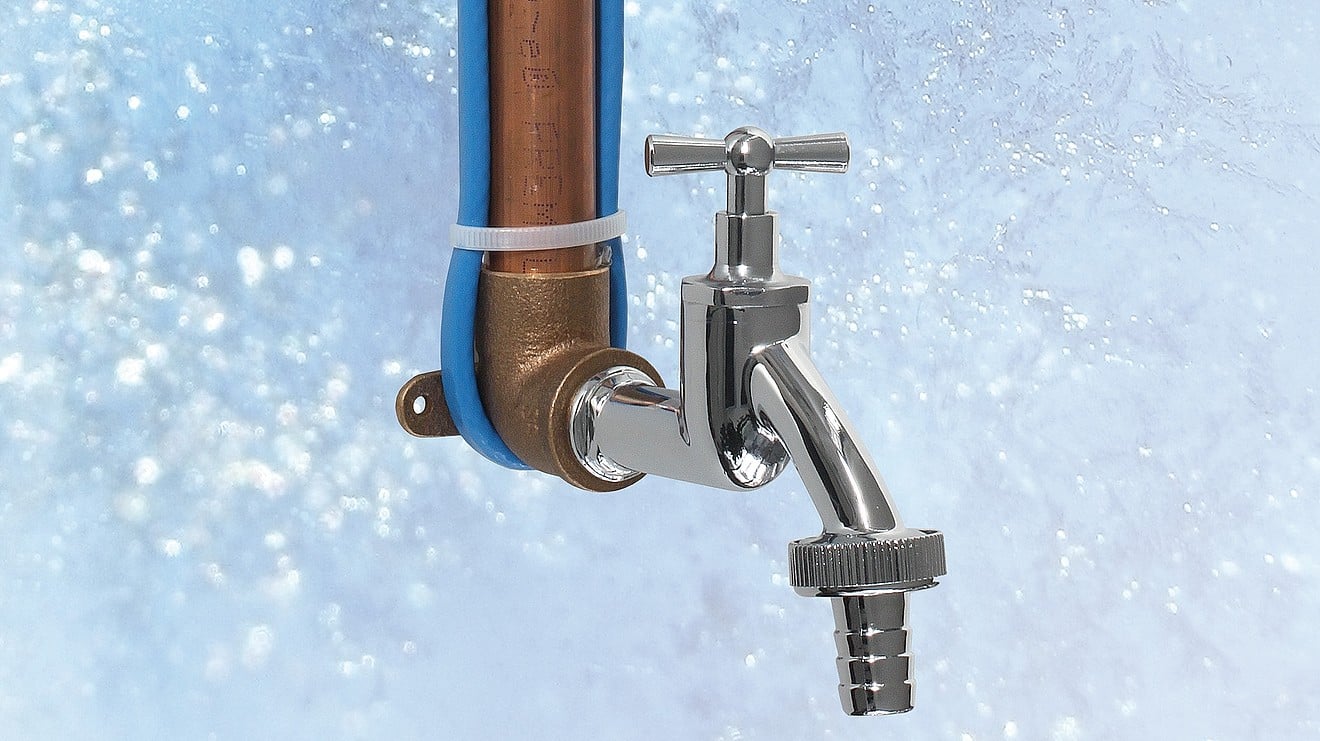

Isereguleeruva küttekaabli paigaldus veetoru peale:

Kui küttekaabel paigaldatakse plastikust veetorule, siis kleebitakse küttekaabli alla kogu paigalduspikkuses ka alumiiniumteip, siis paigaldatakse küttekaabel ja seejärel kinnitatakse küttekaabel torule kogu pikkuses alumiiniumteibiga, Selline paigaldusviis annab väga hea soojusjaotuse ja soojuse kiire ülekande veetorule. Paigaldusel metalltorule piisab, kui küttekaabel on kaetud ja kleebitud sirgelt kogu pikkuses fooliumteibiga. Selline paigaldusviis garanteerib hea soojuse ülekande torule ja ja väldib küttekaabli vajumise soojustuse sisse. Valides veetorule soojustust tuleks see osta aste suuremale torule, et lisaks veetorule jääks ka vaba ruumi küttekaablile.

Küttekaabli paigaldus veetoru sisse:

Torusisene küttekaabel lükatakse toru sisse läbi surveläbiviigu, mis paigaldatakse läbi hargnemiskolmiku nagu allpool näidatud piltidel. Lõpuotsa läbimõõt on 9,5mm . Soojenduskaabel peab sisenema kolmikusse / torusse otse või minimaalse nurga all. Küttekaablit ei saa lükata torudesse, kus on vahel kraanid ja täisnurga all põlved. Praktiline kogemus näitab, et 1 toll toru puhul saab kaablit toru otsast sisse lükata kuni ca 20 meetrit. Pikemate torude korral oleks vaja kasutada abiahendeid. Torusisene paigaldus on 20% säästlikum võrreldes torupealse paigaldusega (koos termostaadiga) tänu vahetule kokkupuutele veega. Eriti kasulik pikemate lõikude korral.

Küttekaabli valmiskomplekti eeliseks on juba valmis tehtud veekindlad ühendused, kuid säilib endiselt võimalus kaablit vajadusel veelgi lõigata väga täpseteks pikkuseks otse ehitusobjektil ja vajadusel ka harundada. Küttekaablid võib paigaldada veetoru või kanalisatsioonitoru peale, isolatsiooni alla termostaati kasutamata, ülekuumenemist kartmata.

Toruküttekaabel – tehnilised andmed:

Mõõdud 8,0 x 5,0 mm, meeter-märgistusega
Max ümbritseva keskkonna temperatuur sisselülitatud olekus +65°C
Veetoru sisene küttekaabel sobib veetorudele sisemõõduga 3/4“ (20mm) ja suuremad.
Madalaim paigaldustemperatuur -10°C
Miinimum painutusraadius 35mm
Toitepinge 230V
Väljundvõimsus paigaldatuna torule 10W/m +10 °C juures
Küttekaabli maksimaalne pikkus on 100m, kui sulatuskaabel on paigaldatud kuiva keskkonda näiteks toru peale isolatsiooni alla ja 60m pikkusega, kui kaabel paigaldatakse joogiveetoru sisse ja kaitseautomaadi suuruseks on 10A

NB! Ka plastikust veetorude puhul ei tohiks neid kunagi lasta ära külmuda isegi kui seal on n.ö. igaks juhuks küttekaabel sees, sest vesi jäätudes paisub kuni ca 9%, mis tähendab, et kui plastiktoru ise ei lähe lõhki, siis suure tõenäosusega võib jää toru ühenduskohad, hargnemised lahti lükata, mis põhjustab hiljem lekkeid!

Vaata ka UV kindel isereguleeruv küttekaabel 20W/m kanalisatsioonitoru sisse ja ka vihmaveerenni

Maksimaalne lubatud küttekaabli pikkus vastavalt valitud kaitseautomaadile ja sisselülitamise temperatuurile:

Toode Kaitseautomaat C karakteristikuga +10°C 0°C -10°C
Self-regulating Water 10A 125m 116m 102m
Self-regulating Water 16A 205m 167m 143m
Veetoru lisa-soojuse määramise tabel. Soojendusvõimsuse vajadus sõltub ümbritseva keskkonna minimaalsest temperatuurist, toru diameetrist ja kui palju soojustust on torule tulemas.
Veetoru küttekaabli valik
Soojakadude määramise tabel veetorule
sulatuskaabel torule

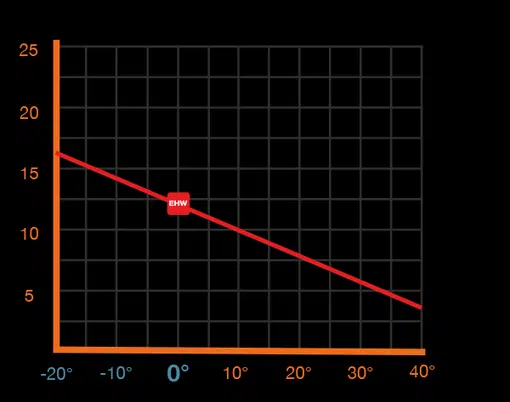

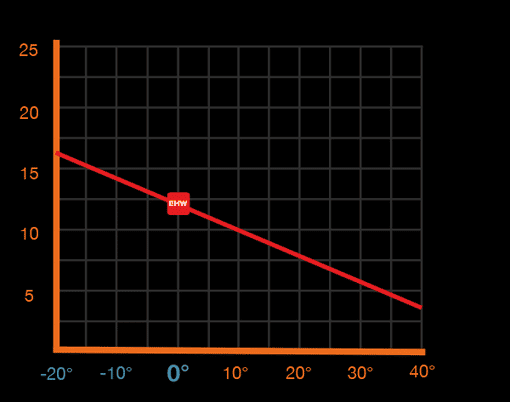

Küttekaabel muudab oma võimsust sõltuvalt ümbritseva keskkonna temperatuurile

Isereguleeruv veetoru soojenduskaabel toruküttekaabel isereguleeruvad küttekaablid

Isereguleeruv soojenduskaabel läbilõige

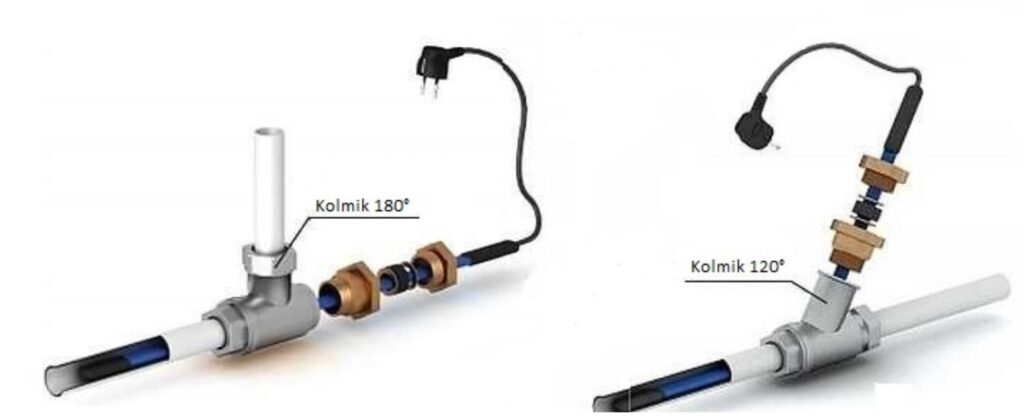

torusisene küttekaabel läbiviik küttekaabli sisseviik

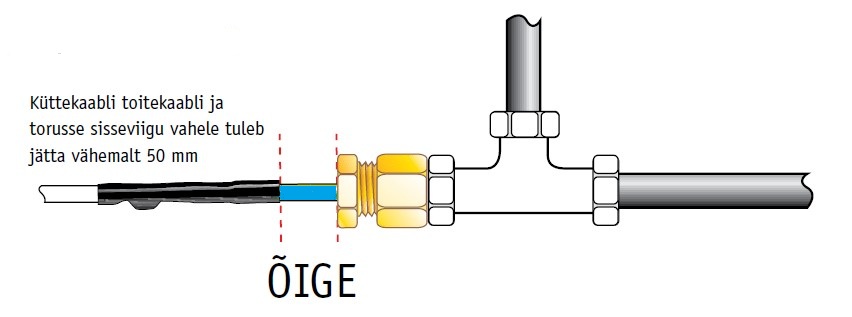

Isereguleeruv veetoru sulatuskaabel sisestatakse torusse võimalikult minimaalse nurga all
Küttekaabel sulatuskaabel toruküttekaabel
veetoru soojenduskaabel isereguleeruv
isereguleeruv veetoru küttekaabel soojenduskaabel toruküttekaabel torusoojendus soojendusega voolikud külmumiskaitse self-regulating, in pipe heating cable
Isereguleeruv veetoru küttekaabel / self-regulating, in pipe heating cable

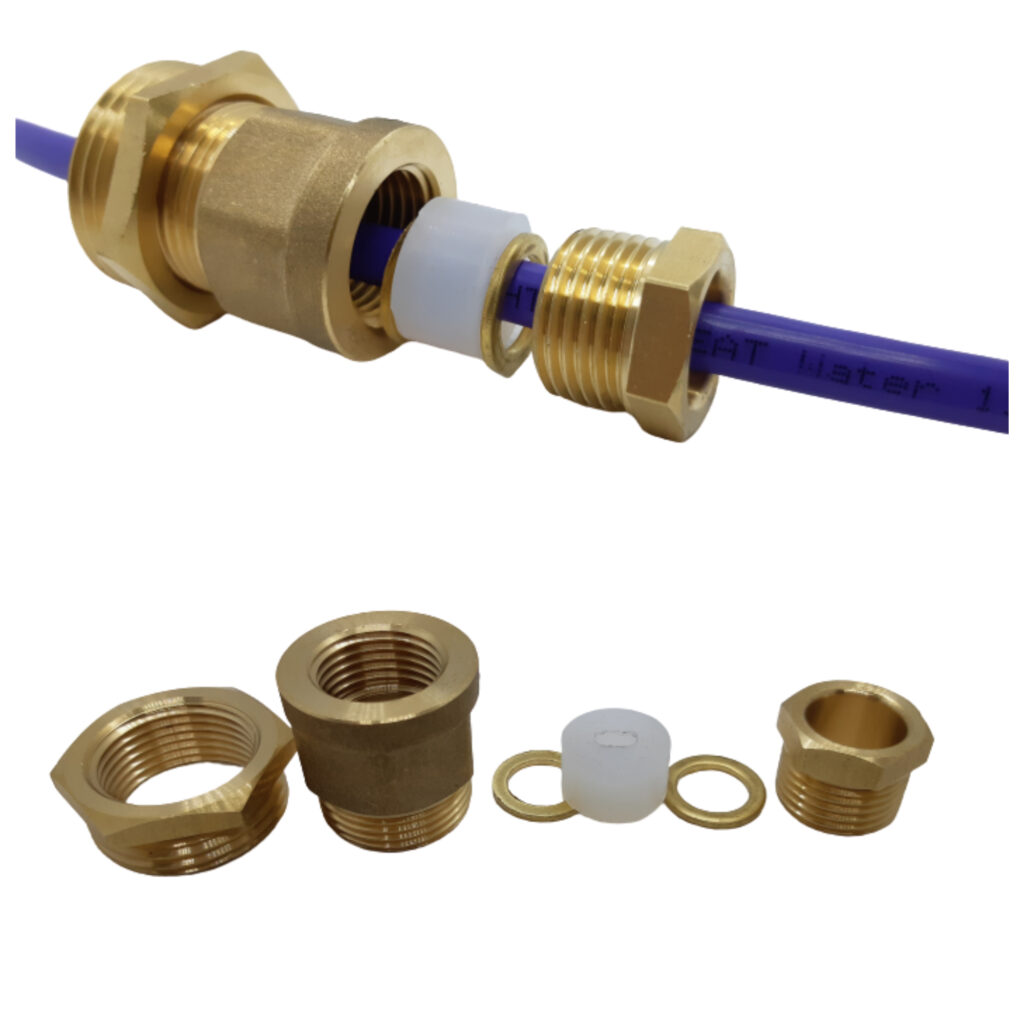

sulatuskaabel torule veetoru küttekaabli sisseviik torusse läbiviik
Joogiveetoru küttekaabli läbiviik – sisseviik torusse / paigaldusjuhend all tootefailides
isereguleeruv veetoru joogivee küttekaabel soojenduskaabel
Küttekaablite temperatuurid -5 kraadi juures lumel.

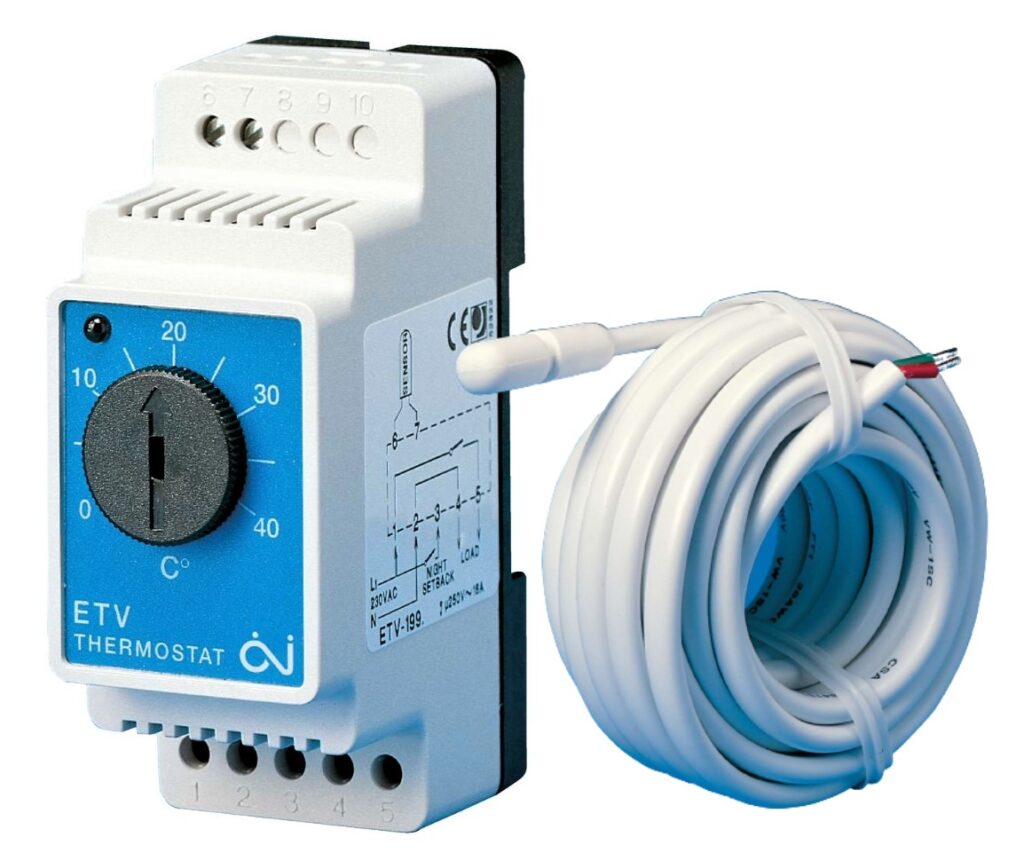

veetoru küttekaabli termostaat anduriga
Termostaadi andur paigaldatakse torule sellisele kohale, kus külmumise oht on kõige suurem. Vajadusel võib anduri kaablit pikendada, kuni 50m. Link tootele termostaat ETV 1991
veetoru küttekaabli temperatuuri regulaator pistikupessa
Digitaalne termostaat pistikupesaga veetoru küttekaablite juhtimiseks
wifi temperatuuri regulaator kütte juhtimiseks
Universaalne wifi termostaat distantsilt temperatuuri jälgimiseks pistikupessa

Loe ka küttekaablitest, mis lähevad vihmaveerenni ja kanalisatsioonitoru külmumise vältimiseks
