Монтаж греющего кабеля для защиты водопровода от замерзания

Греющие кабели для водопроводных труб обеспечивают надёжную защиту от замерзания как в частных домах, так и на промышленных объектах. Правильно подобранный и установленный греющий кабель помогает предотвратить дорогостоящие аварии систем водоснабжения и канализации, а также избавляет от необходимости отогревать замёрзшие трубы. В ассортименте Heatline представлены решения как для монтажа внутри трубы, в том числе в трубах с питьевой водой, так и для установки на наружной поверхности трубы.

Как выбрать подходящее решение и что необходимо учитывать при монтаже? Ниже приведены основные правила, основанные на проверенной практике.

Важные правила для долговечной и экономичной работы системы

Необходимая мощность греющего кабеля и теплоизоляция: для водопроводных труб, как правило, подходит греющий кабель мощностью до 10 Вт/м. После установки кабеля — как внутри трубы, так и на её наружной поверхности — трубу обязательно необходимо покрыть теплоизоляцией.

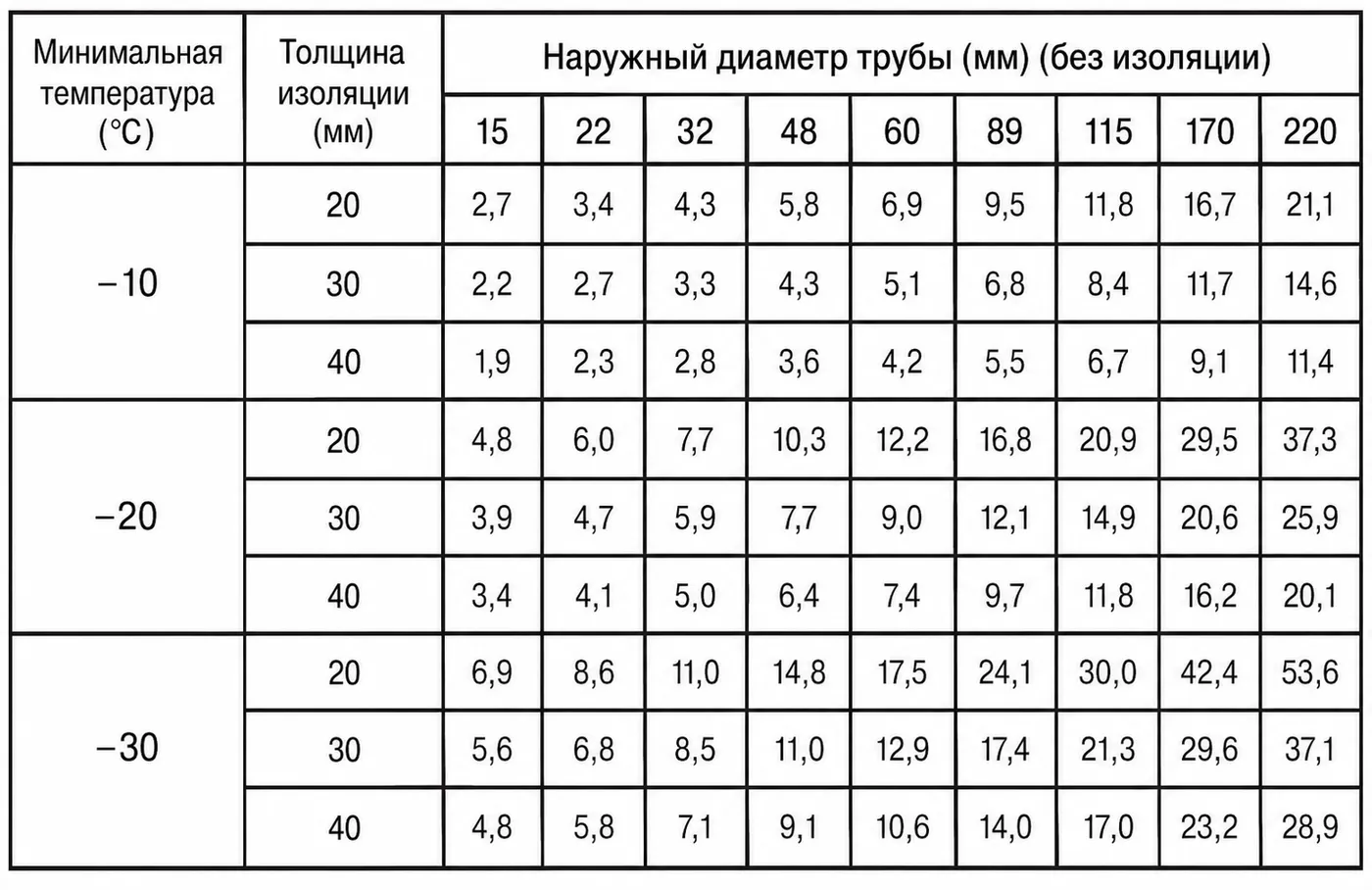

Без теплоизоляции тепло рассеивается в окружающей среде, система расходует слишком много электроэнергии, а при сильном морозе труба всё равно может замёрзнуть. Определить необходимую толщину теплоизоляционного материала поможет таблица теплопотерь, размещённая в галерее изображений.

Например, если водопроводная труба находится на улице и должна оставаться защищённой от замерзания даже при температуре −30 °C, для трубы диаметром 3/4″ или 1″ потребуется теплоизоляция толщиной не менее 3 см.

Экономичное управление: для эффективной и экономичной работы системы мы всегда рекомендуем использовать термостат. Он включает греющий кабель только тогда, когда температура трубы опускается до критического уровня, например до +2 °C, и выключает его после исчезновения риска замерзания. Это правило относится и к саморегулирующимся греющим кабелям.

Если установить на трубопровод термостат с температурным датчиком уже невозможно, рекомендуем использовать хотя бы умную розетку. С её помощью можно настроить расписание работы кабеля и оптимизировать расход электроэнергии.

Какую технологию выбрать? Для временного решения можно использовать саморегулирующийся греющий кабель, а для продолжительной и более экономичной эксплуатации — резистивный кабель постоянной мощности, например Heatcom Aqua Safe. Подробнее о различиях между этими технологиями читайте в этой статье блога.

1. Монтаж греющего кабеля на наружной поверхности водопроводной трубы

Монтаж греющего кабеля на трубу снаружи является наиболее удобным и распространённым решением для прокладываемых трубопроводов, а также для уже существующих водопроводных труб, к которым имеется свободный доступ.

Как правильно установить греющий кабель?

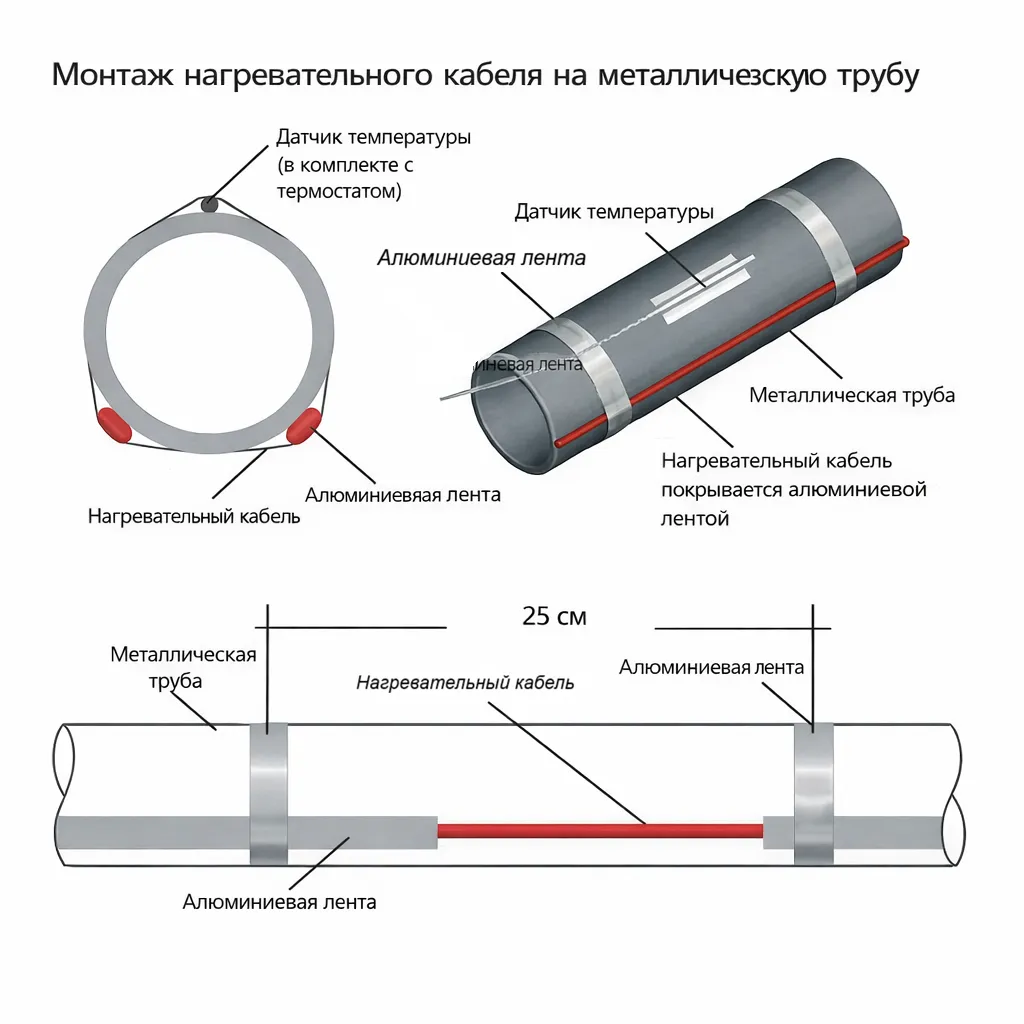

• Способ монтажа: закрепите греющий кабель вдоль трубы по прямой линии. Оптимальное место установки — нижняя часть трубы, приблизительно в положении «4 часа» или «8 часов», если представить поперечное сечение трубы в виде циферблата. Такое расположение способствует равномерному распространению тепла вверх и защищает кабель от возможных механических повреждений, если труба соприкасается с другой поверхностью.

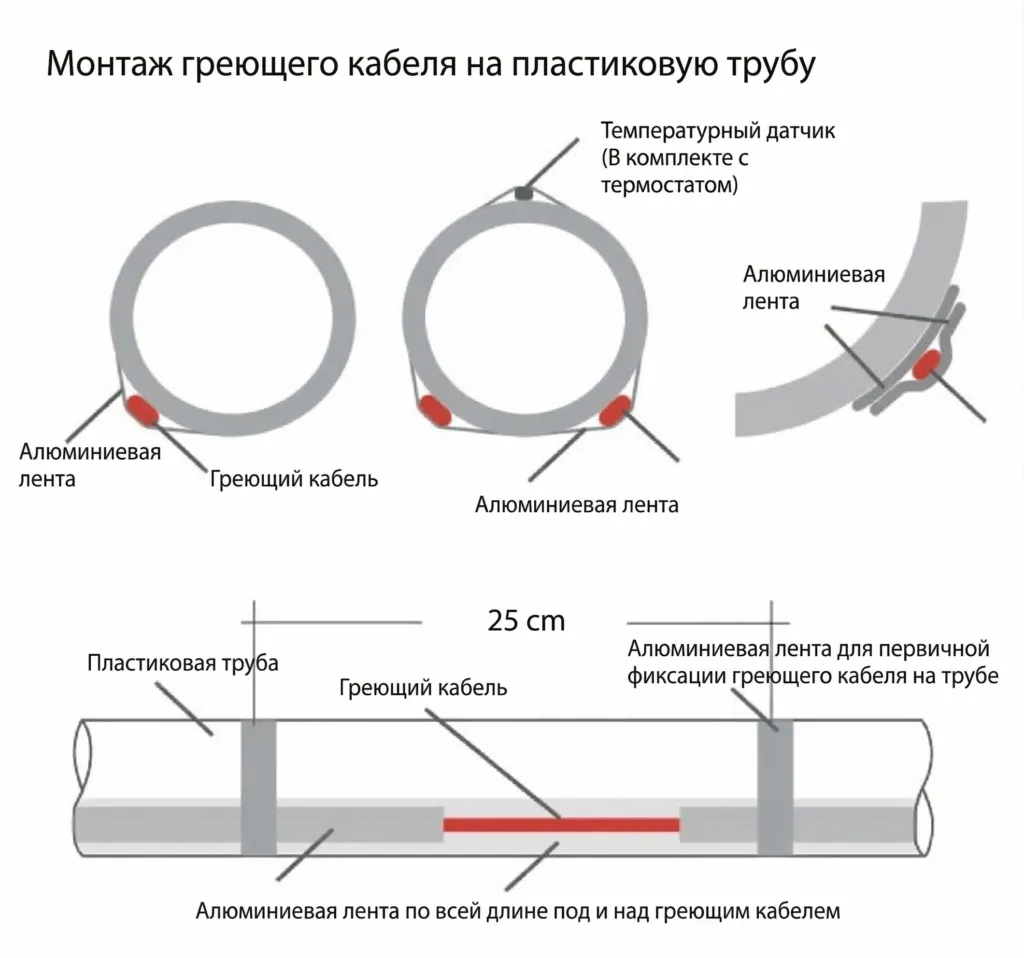

• Особенности пластиковых труб: перед установкой греющего кабеля на пластиковую трубу необходимо наклеить алюминиевую ленту по всей её длине. Это помогает теплу быстрее и равномернее распределяться по поверхности пластика и снижает риск локального перегрева трубы. При установке кабеля на металлическую трубу этот дополнительный слой алюминиевой ленты не требуется.
• Крепление кабеля: греющий кабель необходимо закрепить на трубе алюминиевой лентой по всей его длине, а не только отдельными кусочками через определённые промежутки. Сплошное оклеивание обеспечивает максимальную передачу тепла от кабеля к трубе и не позволяет кабелю проваливаться в устанавливаемую теплоизоляцию.
• Установка датчика: если используется термостат, закрепите его температурный датчик на участке трубы, где риск замерзания наиболее высок. Входящие в комплект термостатов датчики, как правило, можно удлинять до 50 метров. Температурный датчик следует закрепить на поверхности трубы с противоположной от греющего кабеля стороны. В этом случае датчик будет измерять температуру самой трубы, а не температуру нагревательного кабеля.

2. Монтаж греющего кабеля внутри водопроводной трубы

Установка греющего кабеля непосредственно внутрь водопроводной трубы является наиболее эффективным решением для существующих трубопроводов и подземных трасс, где откопать трубу и установить наружную теплоизоляцию уже невозможно или нецелесообразно.

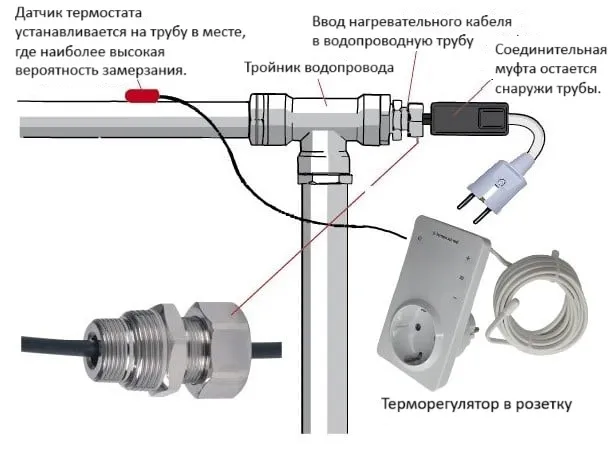

Греющий кабель для внутренней защиты от замерзания вводится в трубу через герметичный ввод, установленный на тройнике, как показано на изображениях в галерее. Кабель должен входить в тройник и трубу прямо или под минимально возможным углом.

Практический опыт показывает, что в трубу диаметром 1″ греющий кабель обычно можно протолкнуть с конца трубы на расстояние приблизительно 20–25 метров. Для более длинных трубопроводов могут потребоваться специальные приспособления.

При использовании термостата внутренний монтаж примерно на 20% экономичнее установки кабеля на наружной поверхности трубы благодаря непосредственному контакту кабеля с водой. Это преимущество особенно заметно на длинных участках трубопровода.

Место соединения греющего кабеля с подключённым к нему электрическим кабелем должно всегда оставаться сухим и находиться за пределами трубы.

Что необходимо учитывать при установке кабеля внутри трубы?

• Сертификат для питьевой воды: если кабель устанавливается внутри трубы с питьевой водой, он должен иметь соответствующий сертификат. Например, такой кабель может иметь специальную наружную оболочку из фторполимера, которая не выделяет в воду вредных веществ и не придаёт ей постороннего вкуса.

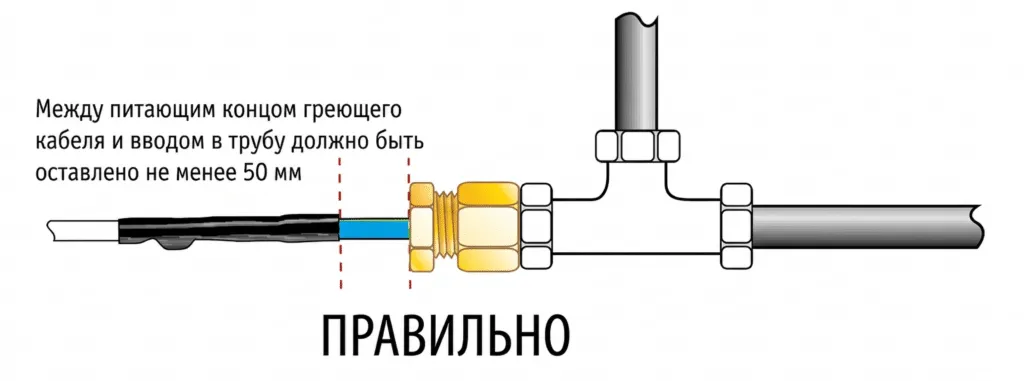

• Ввод кабеля: греющий кабель вводится в трубу через специальный герметичный сальник. На трубопровод устанавливается тройник, как показано на иллюстрациях, через который кабель проталкивается внутрь трубы. Необходимо убедиться, что внутри тройника и трубопровода отсутствуют острые углы и края.
• Избегайте препятствий: греющий кабель нельзя проталкивать через запорные вентили, краны или 90-градусные отводы с острыми краями.
• Расчёт длины: измерьте длину трубопровода с максимально возможной точностью. Резистивный греющий кабель постоянной мощности нельзя самостоятельно укорачивать или заталкивать внутрь трубы с перегибами и складками. В отдельных случаях укоротить кабель возможно, но перед этим обязательно проконсультируйтесь с нашей технической поддержкой. Саморегулирующийся кабель можно отрезать до необходимой длины, однако все соединения и концевые муфты должны быть выполнены полностью герметично.

Всё ещё нужна помощь с выбором? Ознакомьтесь с таблицей теплопотерь, размещённой рядом с товарами, чтобы правильно определить необходимую толщину дополнительной теплоизоляции, или свяжитесь со специалистами Heatline — мы поможем подобрать подходящее решение.
