Ūdensvada apsildes kabeļa uzstādīšana aizsardzībai pret aizsalšanu

Ūdensvada apsildes kabeļi nodrošina drošu aizsardzību pret aizsalšanu gan privātmājās, gan rūpnieciskos objektos. Pareizi izvēlēts un uzstādīts apsildes kabelis palīdz novērst dārgas ūdensapgādes un kanalizācijas sistēmu avārijas, kā arī aiztaupa sasalušu cauruļu atkausēšanu. Heatline piedāvā risinājumus gan uzstādīšanai caurules iekšpusē, tostarp dzeramā ūdens caurulēs, gan uz caurules ārējās virsmas.

Kā izvēlēties piemērotāko risinājumu, un kas jāņem vērā uzstādīšanas laikā? Turpinājumā apkopoti galvenie noteikumi, kuru pamatā ir praksē pārbaudīti risinājumi.

Svarīgi noteikumi sistēmas ilgmūžībai un ekonomiskai lietošanai

Nepieciešamā apsildes kabeļa jauda un siltumizolācija: ūdensvada caurulēm parasti ir piemērots apsildes kabelis ar jaudu līdz 10 W/m. Pēc apsildes kabeļa uzstādīšanas — gan caurules iekšpusē, gan uz tās ārējās virsmas — caurule obligāti jāpārklāj ar siltumizolāciju.

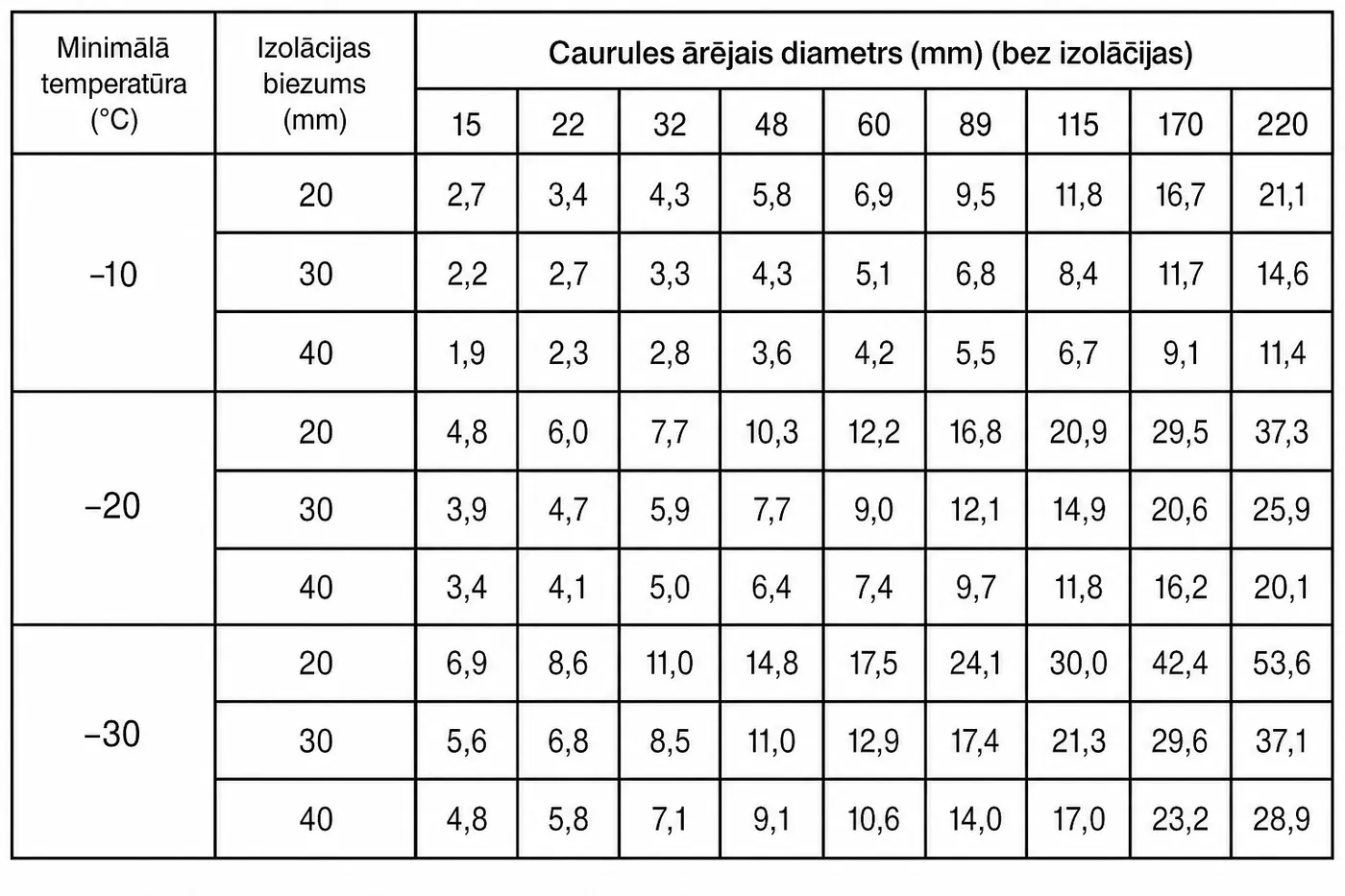

Bez siltumizolācijas siltums izkliedējas apkārtējā vidē, sistēma patērē pārmērīgi daudz elektroenerģijas un stipra sala laikā caurule joprojām var aizsalt. Nepieciešamo siltumizolācijas materiāla biezumu palīdzēs noteikt attēlu galerijā pievienotā siltuma zudumu tabula.

Piemēram, ja ūdensvada caurule atrodas ārpus telpām un tai jābūt pasargātai no aizsalšanas arī −30 °C temperatūrā, 3/4″ vai 1″ caurulei nepieciešama vismaz 3 cm bieza papildu siltumizolācija.

Ekonomiska vadība: lai nodrošinātu sistēmas efektīvu un ekonomisku darbību, vienmēr iesakām izmantot termostatu. Termostats ieslēdz apsildes kabeli tikai tad, kad caurules temperatūra pazeminās līdz kritiskajai robežai, piemēram, +2 °C, un izslēdz to, kad aizsalšanas risks ir beidzies. Šis noteikums attiecas arī uz pašregulējošiem apsildes kabeļiem.

Ja termostatu ar temperatūras sensoru cauruļvadam vairs nav iespējams uzstādīt, iesakām izmantot vismaz viedo kontaktligzdu. Ar tās palīdzību var izveidot laika programmu un optimizēt elektroenerģijas patēriņu.

Kuru tehnoloģiju izvēlēties? Vai pagaidu risinājumam izvēlēties pašregulējošu apsildes kabeli, bet ilgstošai un ekonomiskākai lietošanai — pastāvīgas jaudas apsildes kabeli, piemēram, Heatcom Aqua Safe? Plašāk par šo tehnoloģiju atšķirībām lasiet šajā bloga rakstā.

1. Apsildes kabeļa uzstādīšana uz ūdensvada caurules ārējās virsmas

Apsildes kabeļa uzstādīšana uz caurules ārējās virsmas ir ērtākais un izplatītākais risinājums vēl izbūvējamām trasēm vai viegli pieejamām ūdensvada caurulēm.

Kā to izdarīt pareizi?

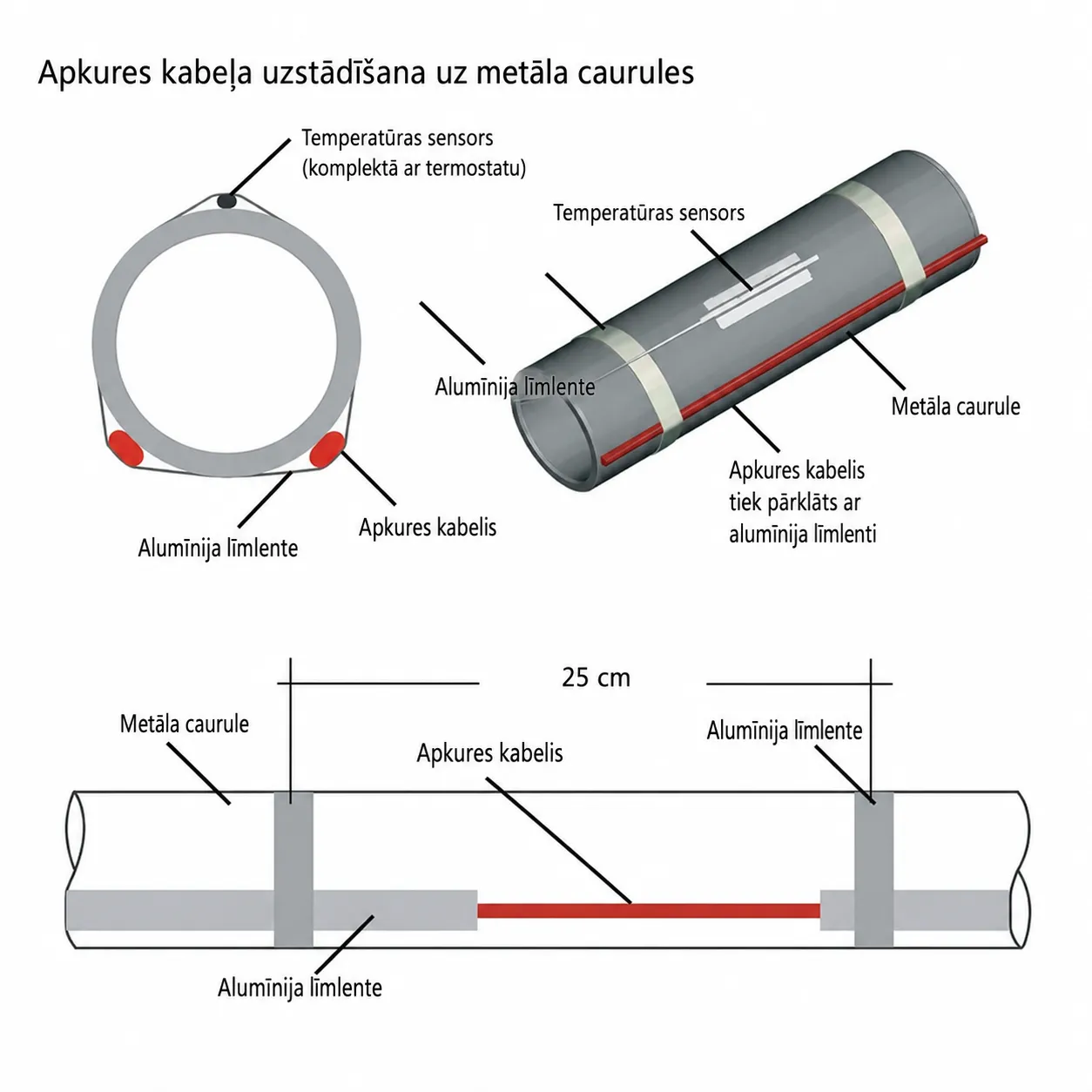

• Uzstādīšanas veids: piestipriniet apsildes kabeli taisni gar cauruli. Vispiemērotākā vieta ir caurules apakšējā daļa, aptuveni pulksten 4 vai pulksten 8 pozīcijā, ja caurules šķērsgriezumu iedomājas kā pulksteņa ciparnīcu. Šāds novietojums nodrošina vienmērīgu siltuma izplatīšanos uz augšu un pasargā kabeli no iespējamiem mehāniskiem bojājumiem, ja caurule balstās pret citu virsmu.

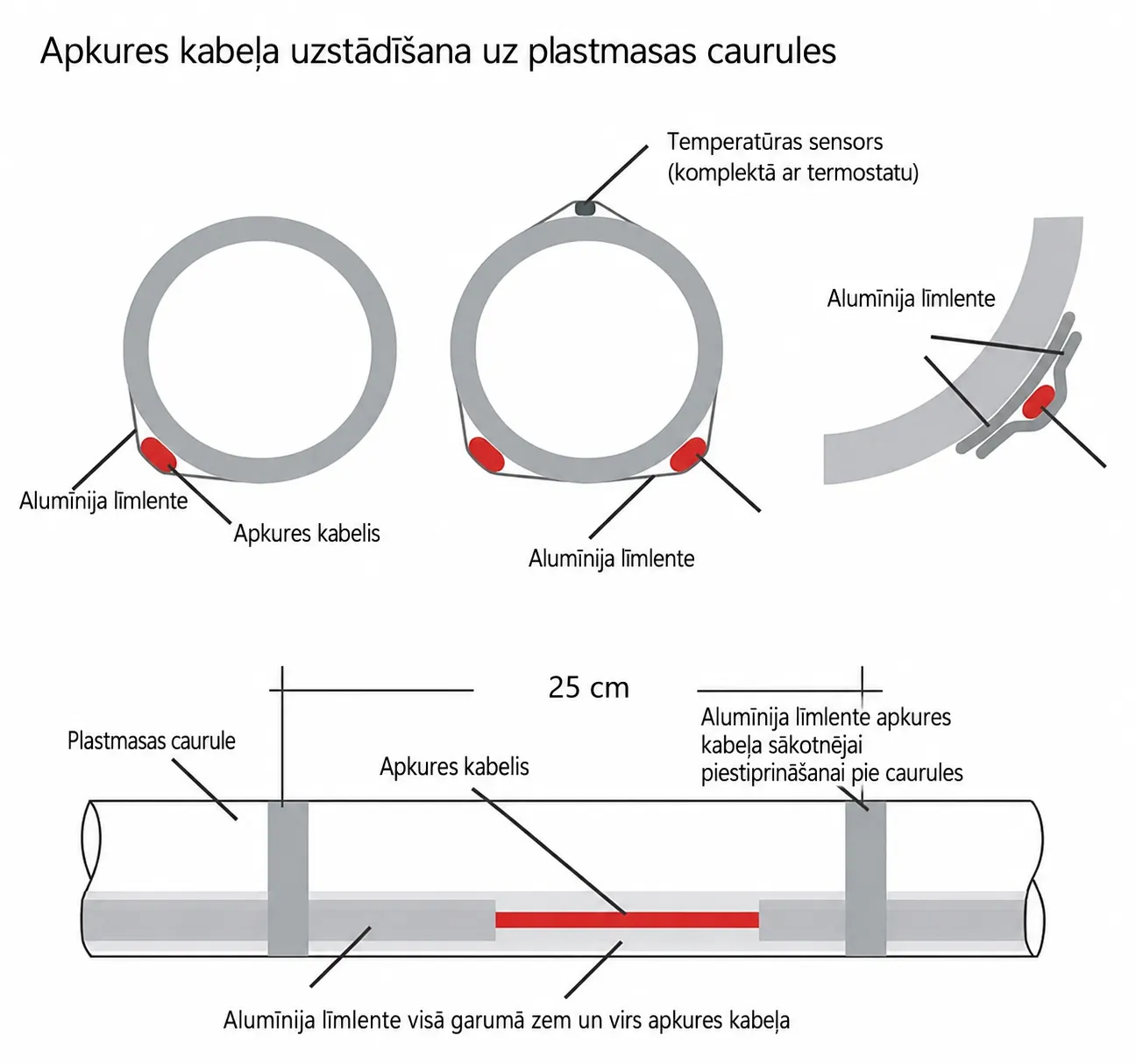

• Plastmasas cauruļu īpatnības: pirms apsildes kabeļa uzstādīšanas uz plastmasas caurules visā tās garumā jāuzlīmē alumīnija līmlente. Tā palīdz siltumam ātrāk un vienmērīgāk izplatīties pa plastmasas virsmu un samazina lokālas pārkaršanas risku. Metāla caurulēm šāda alumīnija lentes starpkārta nav nepieciešama.
• Kabeļa nostiprināšana: ūdensvada apsildes kabelis vienmēr jāpiestiprina pie caurules ar alumīnija līmlenti visā tā garumā, nevis tikai ar atsevišķiem lentes gabaliņiem noteiktos attālumos. Lentes uzklāšana visā garumā nodrošina maksimālu siltuma pārnesi no kabeļa uz cauruli un neļauj kabelim iespiesties uzstādāmajā siltumizolācijā.
• Sensora uzstādīšana: ja izmantojat termostatu, piestipriniet tā temperatūras sensoru caurules vietā, kur aizsalšanas risks ir vislielākais. Termostatu komplektācijā iekļauto sensoru vadus parasti iespējams pagarināt līdz 50 metriem. Temperatūras sensors jāpiestiprina caurules virsmai pretējā pusē no apsildes kabeļa, lai tas mērītu caurules, nevis paša kabeļa temperatūru.

2. Apsildes kabeļa uzstādīšana ūdensvada caurules iekšpusē

Apsildes kabeļa uzstādīšana tieši ūdensvada caurules iekšpusē ir visefektīvākais risinājums esošām caurulēm vai pazemes trasēm, kur caurules atrakšana un siltināšana no ārpuses vairs nav iespējama vai lietderīga.

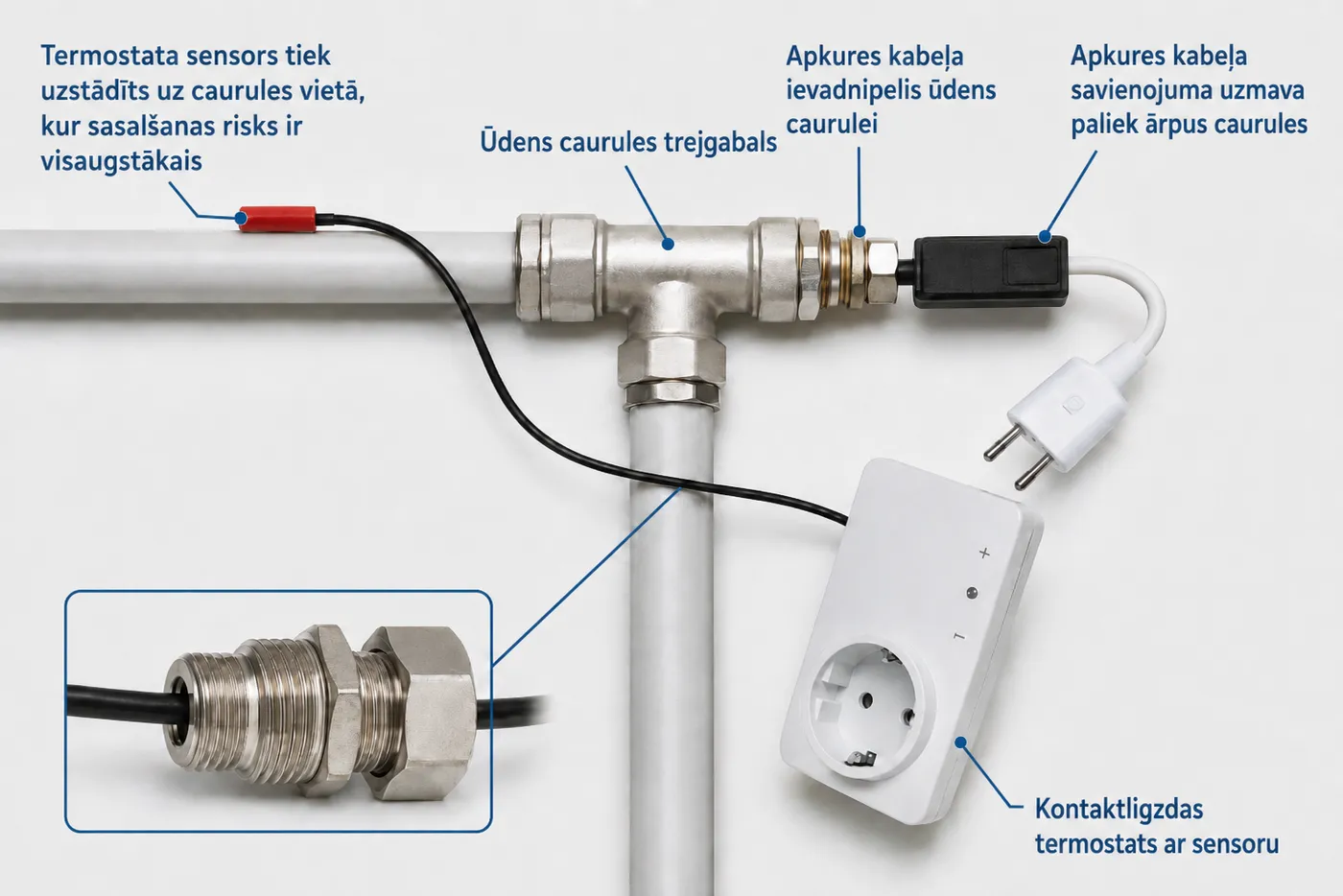

Iekšējai aizsardzībai pret aizsalšanu paredzēto apsildes kabeli ievada caurulē caur hermētisku spiediena ievadu, kas uzstādīts T veida savienojumā, kā parādīts attēlu galerijā. Kabelim T veida savienojumā un caurulē jāieiet taisni vai pēc iespējas mazākā leņķī.

Praktiskā pieredze liecina, ka 1″ caurulē apsildes kabeli no caurules gala parasti iespējams ievadīt aptuveni 20–25 metru garumā. Garākām caurulēm var būt nepieciešami speciāli palīglīdzekļi.

Izmantojot termostatu, apsildes kabeļa uzstādīšana caurules iekšpusē ir aptuveni par 20% ekonomiskāka nekā uzstādīšana uz caurules ārējās virsmas, jo kabelis atrodas tiešā saskarē ar ūdeni. Šī priekšrocība ir īpaši nozīmīga garākiem cauruļvada posmiem.

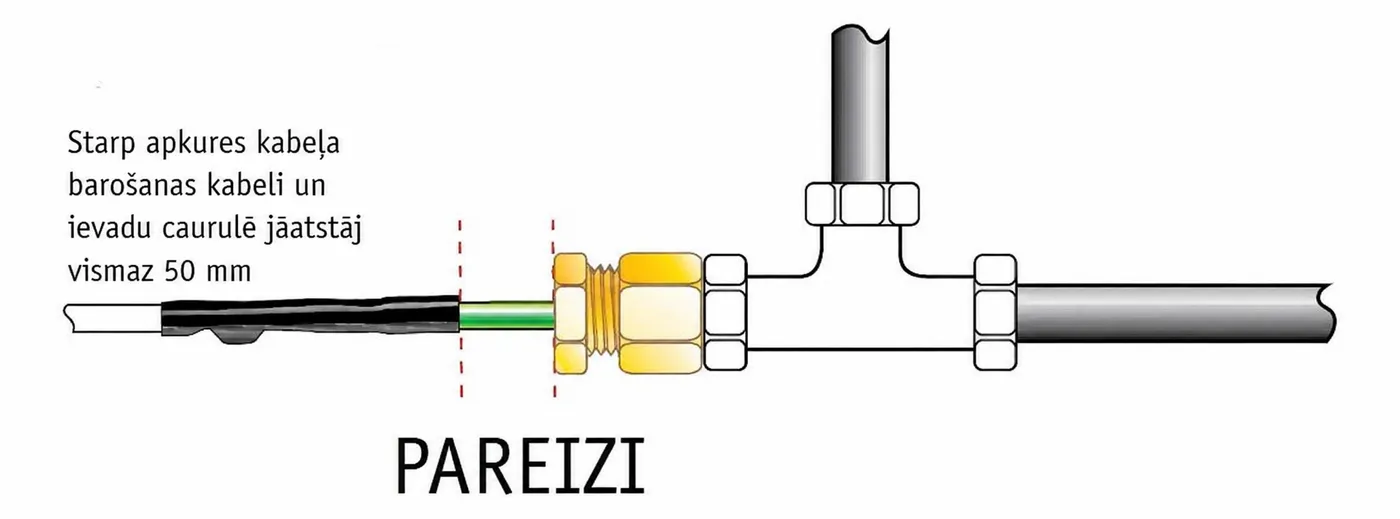

Apsildes kabeļa un tam pievienotā elektrības kabeļa savienojuma vietai vienmēr jāpaliek sausai un jāatrodas ārpus caurules.

Kas jāņem vērā, uzstādot apsildes kabeli caurules iekšpusē?

• Sertifikāts izmantošanai dzeramajā ūdenī: ja kabeli uzstāda dzeramā ūdens caurulē, tam jābūt atbilstošam sertifikātam. Piemēram, šādam kabelim var būt īpašs fluorpolimēra ārējais apvalks, kas neizdala ūdenī kaitīgas vielas un neietekmē tā garšu.
• Kabeļa ievadīšana: apsildes kabeli ievada caurulē, izmantojot speciālu hermētisku spiediena blīvslēgu. Cauruļvadam uzstāda T veida savienojumu, kā parādīts ilustrācijās, un caur to kabeli ievada caurulē. Ir svarīgi pārliecināties, ka savienojuma un caurules iekšpusē nav asu stūru vai malu.
• Izvairīšanās no šķēršļiem: apsildes kabeli nedrīkst ievadīt caur noslēgvārstiem, krāniem vai 90 grādu līkumiem ar asām malām.
• Nepieciešamā garuma noteikšana: izmēriet cauruļvada garumu pēc iespējas precīzāk. Pastāvīgas jaudas apsildes kabeli nedrīkst patvaļīgi saīsināt vai iespiest caurulē ar locījumiem un krokām. Atsevišķos gadījumos kabeli var būt iespējams saīsināt, taču pirms tam obligāti konsultējieties ar mūsu tehnisko atbalstu. Pašregulējošu apsildes kabeli var nogriezt nepieciešamajā garumā, tomēr visiem savienojumiem un kabeļa galiem jābūt pilnībā hermētiskiem.

Joprojām nepieciešama palīdzība piemērotākā risinājuma izvēlē? Iepazīstieties ar pie produktiem pievienoto siltuma zudumu tabulu, lai pareizi noteiktu nepieciešamo papildu siltumizolācijas biezumu, vai sazinieties ar Heatline speciālistiem — mēs palīdzēsim izvēlēties piemērotāko risinājumu.
