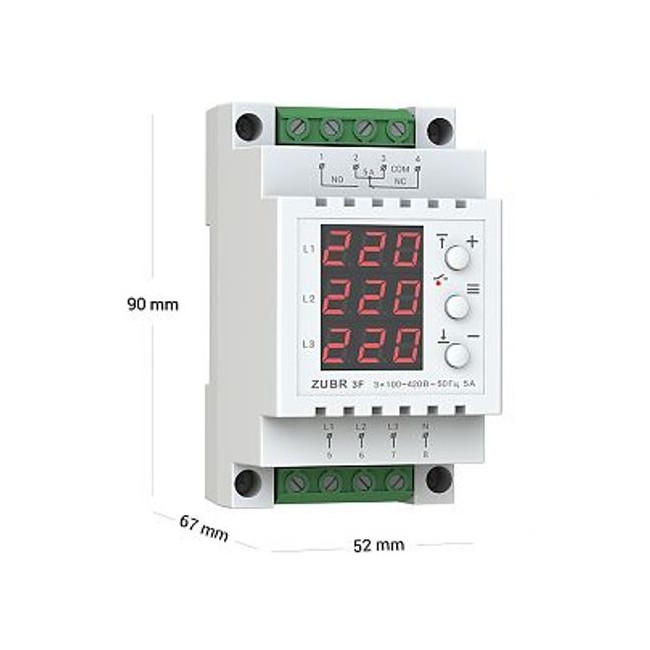

Trīsfāžu sprieguma relejs Zubr 3F

Trīsfāžu sprieguma relejs Zubr 3F ekrānā parāda trīs fāžu spriegumu.
Ja spriegums ir normas robežās, slodze tiek ieslēgta pēc iepriekš iestatīta aizkaves laika un iedegas sarkanais indikators.

Lai pārvietotos starp izvēlnēm, izmantojiet korpusa vidējo pogu (skatiet tabulu).
Lai mainītu parametrus, izmantojiet pogas ↑ un ↓.

Parametrs sāk mirgot, kad poga tiek nospiesta pirmo reizi.

Ar otro nospiešanu var mainīt parametra vērtību.

Ja poga netiek nospiesta 5 sekunžu laikā, ekrāns automātiski atgriezīsies sistēmas sprieguma attēlošanā.

Sprieguma releja normālai darbībai pietiek ar vienu fāzi un nulli, pateicoties kam sprieguma releju var izmantot arī kā pilnvērtīgu vienfāzes aizsardzības ierīci.
Sprieguma relejs nedarbosies bez neitrāla vada.

Trīsfāžu sprieguma releja vadībai jāizmanto kontaktors.

Tehniskie dati (ZUBR 3F):

Kontakti: 5 A
Montāžas metode: DIN sliede
Fāžu skaits: 3 fāzes (230/380 V)
Termiskā aizsardzība: nav
TrueRMS mērīšana: jā
Profesionāla izslēgšanās aizture: jā
Zemsprieguma robeža: 120–210 V
Pārsprieguma robeža: 220–280 V
Nominālā slodze: 1000 VA
Slodzes atvienošanas laiks sprieguma krituma gadījumā: ne vairāk kā 1 s (>120 V), ne vairāk kā 0,04 s (<120 V)
Slodzes atvienošanas laiks pārsprieguma gadījumā: ne vairāk kā 0,04 s
Slodzes ieslēgšanas aizkave: 3–600 s
Sprieguma asimetrijas jutība: 10–80 V
Atvienošanas aizkave fāzes asimetrijas gadījumā: 0–30 s
Sprieguma releja barošanas spriegums: 100–420 V
