Vienfāzes sprieguma relejs ar termoaizsardzību ZUBR Dt 25/40 A
Cena ietver 24% PVN · bez PVN 31.21 € – 38.06 €
ZUBR Dt ir vienfāzes sprieguma kontroles relejs ar termoaizsardzību mājsaimniecības un rūpniecisko elektroiekārtu aizsardzībai pret paaugstinātu un pazeminātu spriegumu, kā arī neitrālvada pārrāvuma izraisītām sprieguma novirzēm. Sprieguma relejs tiek uzstādīts elektriskajā sadales skapī uz DIN sliedes un atslēdz slodzi, ja spriegums pārsniedz lietotāja noteiktās robežas.
Heatline piedāvā 25 A un 40 A modeļus. ZUBR Dt galvenokārt paredzēts parastam 230 V elektrotīklam ar sinusoidālu sprieguma formu. Tas piemērots sadzīves tehnikas, apkures iekārtu, sūkņu, kompresoru, ledusskapju un citu pret sprieguma svārstībām jutīgu ierīču aizsardzībai. Detalizēti iestatījumi un pieslēguma shēmas pieejamas ražotāja ZUBR Dt tīmekļa instrukcijā angļu valodā.
ZUBR Dt ir sprieguma kontroles relejs, nevis impulsu pārsprieguma aizsardzības ierīce. Tas neaizstāj 1. vai 2. tipa SPD, bet var tikt izmantots kopā ar to kompleksai elektroiekārtu aizsardzībai.
Produkta kods: 50565060
Galvenās priekšrocības
- aizsardzība pret paaugstinātu un pazeminātu spriegumu;
- aizsardzība pret neitrālvada pārrāvuma izraisītām sprieguma novirzēm;
- iebūvēta termoaizsardzība;
- precīza True RMS sprieguma mērīšana;
- profesionālais ProModel izslēgšanās režīms;
- regulējamas augšējā un apakšējā sprieguma robežas;
- regulējama atkārtotas ieslēgšanas aizture;
- digitāls sprieguma displejs;
- rādījuma korekcija ±20 V;
- 50 avārijas notikumu žurnāls;
- iestatījumu saglabāšana pastāvīgajā atmiņā;
- slodzes komutācija sprieguma nulles pārejas tuvumā;
- 25 A un 40 A modeļi;
- uzstādīšana uz 35 mm DIN sliedes.
Darbības princips
ZUBR Dt sprieguma relejs nepārtraukti mēra vienfāzes elektrotīkla spriegumu. Apakšējo robežu var regulēt diapazonā 100–210 V, bet augšējo robežu — 230–280 V.
Ja spriegums pārsniedz iestatītās robežas, relejs atslēdz slodzi. Pēc sprieguma stabilizēšanās elektroapgāde tiek atjaunota pēc lietotāja noteiktās aiztures.
Atkārtotas ieslēgšanas aizture ir regulējama no 3 līdz 600 sekundēm. Ledusskapjiem, siltumsūkņiem, gaisa kondicionētājiem un citām iekārtām ar kompresoru ražotājs iesaka 120–180 sekunžu aizturi.
Iebūvēta termoaizsardzība
ZUBR Dt kontrolē temperatūru ierīces korpusā. Kad temperatūra sasniedz aptuveni 80 °C, aktivizējas aizsardzība pret pārkaršanu un slodze tiek atslēgta.
Pārkaršanu var izraisīt slikti pievilkti vadi, pārāk liela slodze, neatbilstošs vada šķērsgriezums vai augsta temperatūra sadales skapī.
Slodzes komutācija notiek iespējami tuvu sprieguma nulles pārejai. Tas samazina kontaktu dzirksteļošanu un palīdz pagarināt spēka releja kalpošanas laiku.
True RMS, ProModel un notikumu žurnāls
True RMS nodrošina precīzu sprieguma efektīvās vērtības mērīšanu arī tad, ja sprieguma forma ir izkropļota. Displeja rādījumu iespējams koriģēt par ±20 V.
ProModel ņem vērā gan sprieguma novirzes lielumu, gan tās ilgumu. Tas palīdz novērst nevajadzīgu iekārtu atslēgšanu īslaicīgu un drošu sprieguma noviržu laikā.
Pastāvīgajā atmiņā tiek saglabāti 50 pēdējie avārijas notikumi. Žurnālā tiek saglabāts spriegums, pie kura slodze tika atslēgta, kā arī termoaizsardzības aktivizēšanās.
ZUBR Dt vai ZUBR D2?
| ZUBR Dt | ZUBR D2 |
|---|---|
| 25 A un 40 A modeļus | 40 A un 63 A modeļus |
| Termoaizsardzība, True RMS un ProModel | Termoaizsardzība, True RMS un ProModel |
| 50 notikumu žurnāls | 100 notikumu žurnāls |
| Trīs moduļu platums | Divu moduļu platums |
| Ekonomisks risinājums parastam 230 V elektrotīklam | Jaunāks un kompaktāks modelis |
| Nav paredzēts ilgstošam darbam no modificētas sinusoīdas avota | Labāk piemērots ģeneratoriem, invertoriem un UPS ar nepilnīgu sprieguma formu |
True RMS mērīšana nenozīmē, ka ZUBR Dt ir piemērots pastāvīgam darbam ar modificētas sinusoīdas barošanas avotu. Šādam invertoram, ģeneratoram vai UPS ieteicams izvēlēties ZUBR D2.
Modeļi
| Modelis | Nominālā strāva | Pieļaujamā strāva līdz 10 min | Nominālā slodze | Spēka releja tips |
|---|---|---|---|---|
| D25t | 25 A | 30 A | 5700 VA | elektromagnētisks |
| D40t | 40 A | 50 A | 9200 VA | polarizēts |
Izvēloties modeli, jāņem vērā slodzes darba un palaišanas strāva. Ja slodze pārsniedz releja nominālo strāvu vai iekārtai ir liela palaišanas strāva, jāizmanto piemērots kontaktors.
Uzstādīšana
ZUBR Dt uzstāda elektriskajā sadales skapī uz standarta 35 mm DIN sliedes. Ierīces platums ir 53 mm jeb trīs standarta moduļi.
Pirms releja jāuzstāda slodzei atbilstošs automātiskais slēdzis. Maksimālais pieslēdzamā vada šķērsgriezums ir 16 mm². Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar ražotāja shēmu.
Releja aizsardzības pakāpe ir IP20. Tas paredzēts uzstādīšanai sausā elektriskajā sadales skapī. Mitrā vai putekļainā vidē sadales skapim jānodrošina atbilstoša augstāka aizsardzības pakāpe.
Tehniskie dati
- Produkta veids: vienfāzes sprieguma relejs ar termoaizsardzību
- Ražotājs: DS Electronics
- Sērija: ZUBR Dt
- Elektrotīkls: vienfāzes 230 V, 50 Hz
- Modeļi: D25t un D40t
- Nominālā strāva: 25 A vai 40 A
- Nominālā slodze: 5700 VA vai 9200 VA
- Apakšējā sprieguma robeža: 100–210 V
- Augšējā sprieguma robeža: 230–280 V
- Izslēgšanās laiks pazemināta sprieguma gadījumā: līdz 1,2 s
- D25t izslēgšanās laiks paaugstināta sprieguma gadījumā: 0,01–0,03 s
- D40t izslēgšanās laiks paaugstināta sprieguma gadījumā: līdz 0,04 s
- Atkārtotas ieslēgšanas aizture: 3–600 s
- Sprieguma mērīšana: True RMS
- Profesionālais izslēgšanās režīms: ProModel
- Displeja rādījuma korekcija: ±20 V
- Notikumu žurnāls: 50 notikumi
- Termoaizsardzības aktivizēšanās: aptuveni 80 °C
- Barošanas darba diapazons: 100–420 V
- Maksimālais vada šķērsgriezums: 16 mm²
- Uzstādīšana: 35 mm DIN sliede
- Platums: 53 mm, trīs moduļi

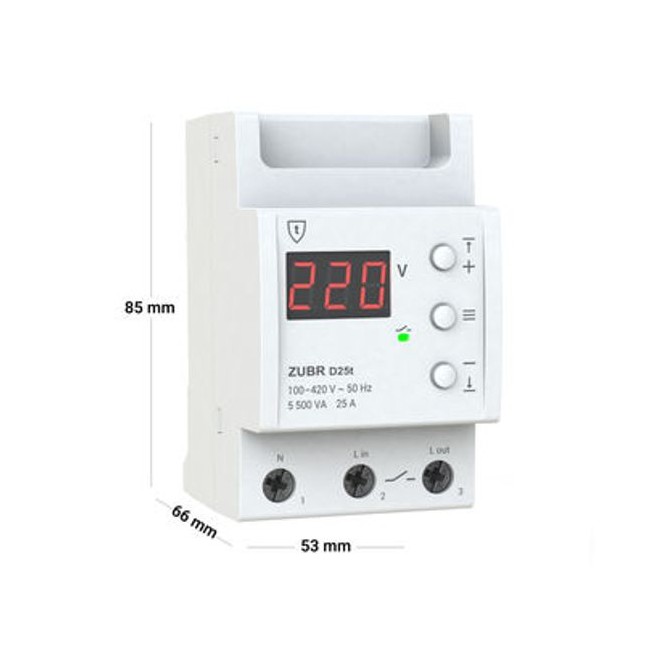

- Izmēri: 53 × 85 × 66 mm
- Aizsardzības pakāpe: IP20
- Svars: aptuveni 0,21 kg
