Sprieguma relejs ar strāvas kontroli

Sprieguma relejs ar strāvas kontroli ZUBR CV2-40 ir kompakts sprieguma un strāvas relejs, kas apvieno vairāku ierīču labākās funkcijas.

Sprieguma relejs aizsargā ierīces no pārsprieguma, nepietiekama sprieguma , neitrālā vada zuduma un ierobežo strāvu vai aktīvo jaudu .
Ja tiek pārsniegta strāvas vai jaudas robeža, relejs izslēdz slodzi ar noteiktu aizkaves laiku.

TrueRMS – augstas precizitātes sprieguma mērīšana

TrueRMS algoritms samazina trokšņa un kropļojumu ietekmi uz mērījumu precizitāti situācijās, kad spriegums nav perfekts sinusoīds.
Pateicoties tam, sprieguma relejs atslēdz slodzi, pirms sprieguma impulsi var sabojāt iekārtu.

Izslēgšanas aizkave

Mūsdienu ierīces var izturēt īslaicīgas sprieguma svārstības. Ierīces ProModel režīms palīdz novērst nevajadzīgu izslēgšanos:

• Ja sprieguma novirze ir maza vai īslaicīga, relejs ierīci neizslēgs .

• Ierīce turpina darboties robežās, kas ir drošas iekārtai.

Tas samazina slodzes samazināšanas gadījumu skaitu un pagarina iekārtas kalpošanas laiku.

Aizsardzība pret pārkaršanu

Temperatūras sensors korpusa iekšpusē aizsargā releju no pārkaršanas:

• Ja temperatūra pārsniedz 80 °C , slodze tiek izslēgta un displejā parādās ziņojums “ bīstami ”.

• Kad temperatūra nokrītas zem 60 °C , darbība tiek atjaunota un slodze tiek ieslēgta.

Ja aizsardzība tiek aktivizēta vairāk nekā 5 reizes dienā , ierīce bloķēsies, līdz temperatūra atgriezīsies normālā stāvoklī un lietotājs nospiedīs jebkuru pogu.

Temperatūras apskate:

• Pārkaršanas laikā nospiediet pogu i .

• Ja nav pārkaršanas, turiet nospiestu pogu i 21 sekundi .

Restartēšanas aizkave pēc avārijas

Rūpnīcas iestatītā minimālā ieslēgšanas aizkave ir 3 sekundes (regulējama no 3 līdz 999 s).
Šī aizture pasargā jutīgas ierīces (ledusskapjus, gaisa kondicionierus) no biežas ieslēgšanas.
Ieteikums:

• Ledusskapjiem/gaisa kondicionieriem 2–3 minūtes

• Citās ierīcēs var būt mazāka aizkave

Ir iespējams arī izvēlēties citu darbības režīmu: aizkave sākas no brīža, kad izslēdzas sprieguma relejs , nevis no brīža, kad spriegums stabilizējas.

Trauksmes žurnāls – līdz 100 notikumiem

Žurnālā tiek saglabātas pēdējās 100 aizsardzības aktivizācijas (piemēram, sprieguma līmenis izslēgšanas brīdī, pārkaršanas aizsardzības aktivizācija).
Žurnāls atrodas nepastāvīgā atmiņā.

Vienkārša un ērta lietošana

• Savienojuma termināļi ir standartizēti un ērti.

• Iestatīšana tiek veikta ar trim pogām .

• Ceturtā poga “ i ” parāda trauksmes žurnālu un izvēļņu saīsinājumu skaidrojumus.

• Digitālais displejs nepārtraukti rāda spriegumu un citus sistēmas rādījumus.

• Ekrāna spilgtumu un gaidīšanas režīma displeju var regulēt.

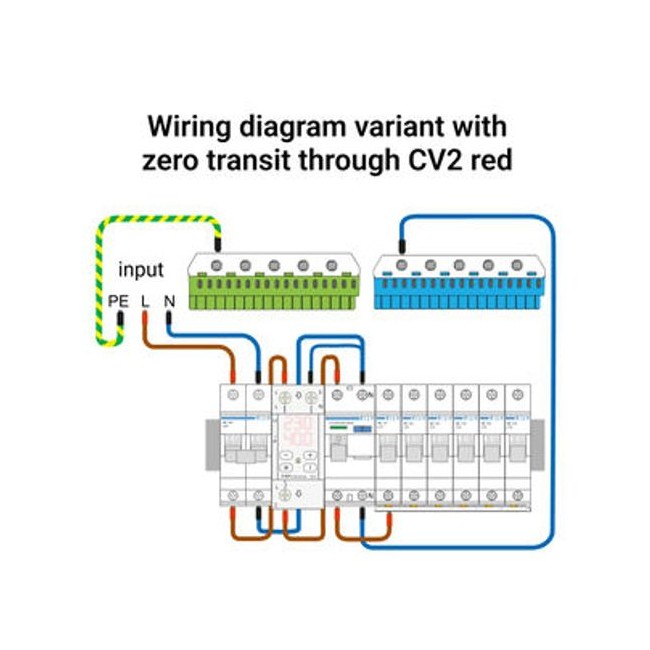

Vienkārša uzstādīšana

ZUBR CV2 sprieguma relejs ar strāvas kontroli elektriskajā panelī aizņem tikai 2 DIN moduļus .
Stiprināms uz 36 mm platas DIN sliedes.

Ja uzstādīšanas vieta ir mitra vai ierīcē var iekļūt ūdens, aizsargam jābūt ar IP55 aizsardzības klasi.

Papildu konfigurācijas opcijas

1. Nepietiekama sprieguma izslēgšanas aizkave

Piemērots tīkliem, kuros bieži notiek sprieguma kritumi un relejs mēdz bieži iejaukties.
Regulējamā zemsprieguma aizsardzības aizture ļauj samazināt nevajadzīgus pārtraukumus.

Kavēšanās attiecas uz:

• ProModel IESLĒGTS → 154…176 V

• ProModel IZSLĒGTS → 120…210 V

Citos gadījumos ir spēkā ražotāja noteiktie izslēgšanas laiki.

2. Regulējama histerēze (pēc sprieguma)

Kad spriegums svārstās tuvu iestatītajām robežvērtībām, histerēze palīdz samazināt sprieguma releja atslēgšanās reižu skaitu.
Relejs ieslēgsies tikai tad, kad spriegums pārsniegs iestatīto robežvērtību + histerēzes vērtību .

3. Aizsardzība pret pārāk biežu izslēgšanu

Aizsardzība novērš situāciju, kad jutīga ierīce (ledusskapis, gaisa kondicionieris) pārāk bieži ieslēdzas un izslēdzas.

Ja sasniegts maksimālais secīgu izslēgšanu skaits:

• releju slēdzenes ,

• slodze ir izslēgta ,

• lietotājam ir jāiejaucas.

Iemesli:

• neitrālā vada zudums;

• sprieguma nestabilitāte;

• pārāk šauras robežas → nepieciešams paplašināt robežas vai palielināt histerēzi.

Sprieguma releja ar strāvas vadību ZUBR CV2 tehniskie dati:

Parametrs	Vērtība
Produkta kategorija	Sprieguma relejs ar strāvas ierobežojumu
Strāva (A)	40 A
Uzstādīšana	DIN sliede (36 mm)
Fāžu skaits	1 (230 V)
Termiskā aizsardzība	Jā
TrueRMS	Jā
ProModel kavēšanās	Jā
Zemāks spriegums	120–210 V
Augšējais spriegums	220–280 V
Jauda	8800 VA
Zemsprieguma izslēgšana	0,1–10 s (> 120 V), ≤ 0,04 s (< 120 V)
Pārsprieguma izslēgšana	≤0,03 s
Galvenais strāvas ierobežojums	0,1–40 A
Aktīvās jaudas ierobežojums	0,1–8,8 kW
Komutācijas jauda	40 A (50 A līdz 10 min.)
Ieslēgšanas aizkave	3–999 sek.
Izslēgšanas aizkave	0–240 sek.
Releja tips	Polarizēts
Barošanas spriegums	100–420 V
Vadu šķērsgriezums	līdz 16 mm²
Svars	0,19 kg

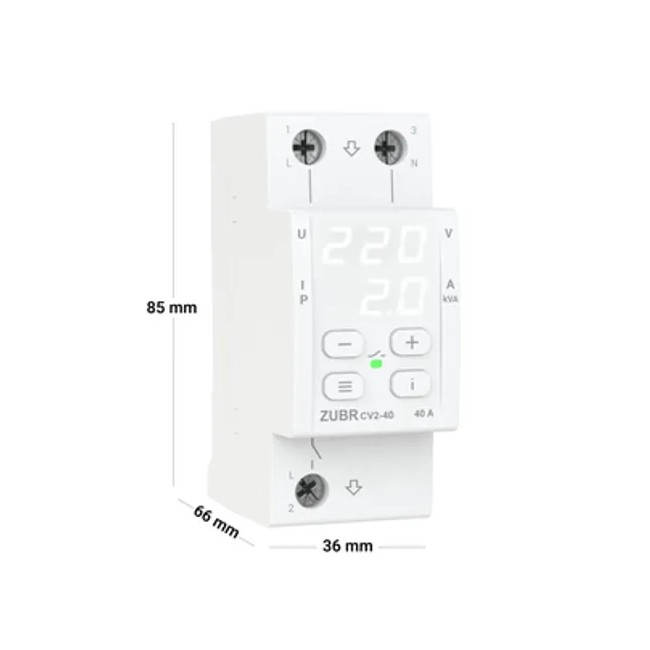

Izmēri	36 × 85 × 66 mm
Pārslēgšanas darbību skaits ar slodzi	≥10 000
Pārslēgšanas darbību skaits bez slodzes	≥500 000
Aizsardzības klase	IP20
