Veetoru küttekaablid tagavad kindla külmumiskaitse nii eramajades kui ka tööstuses. Õigesti valitud ja paigaldatud toru küttekaabel hoiab ära kulukad vee- ja kanalisatsiooniavariid ning säästab teid jäätunud torude sulatamise vaevast. Heatline’i valikust leiad lahendused nii toru sisse (sealhulgas joogiveele) kui ka toru peale paigaldamiseks. Kuidas aga valida õige lahendus ja mida paigaldamisel silmas pidada? Alljärgnevalt toome välja peamised reeglid, mis tuginevad parimale praktikatele.
Olulised reeglid süsteemi pikaealisuseks ja säästlikuks kasutuseks

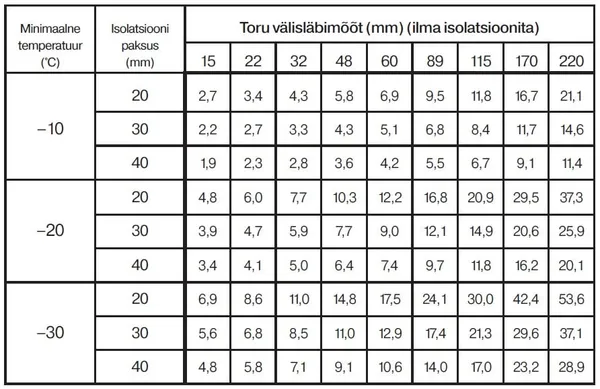

Võimsus ja soojustus: Veetorudele sobib üldjuhul küttekaabel võimsusega kuni 10W/m. Pärast küttekaabli paigaldamist (nii toru sisse kui ka peale) kata toru kindlasti koheselt soojusisolatsiooniga. Ilma soojustuseta haihtub soojus õhku, süsteem kulutab liigselt energiat ja krõbeda pakasega ei pruugi toru ikkagi külmumise eest kaitstud olla! Lisa soojustusmaterjali paksust aitab galeriise lisatud soojuskadude määramise tabel. Näiteks, kui teie veetoru asub õues ja et ta ka -30 kraadi juures ei külmuks, siis 3/4″ ja 1″ veetoru korral on vaja lisaks soojustust vähemalt 3cm.
Tark juhtimine: Süsteemi efektiivsuse ja säästlikuse tagamiseks soovitame alati lisada termostaadi. Termostaat lülitab soojenduskaabli sisse vaid siis, kui toru temperatuur langeb kriitilise piirini (näiteks +2 °C), ning lülitab selle välja, kui külmumisoht on möödas. See reegel kehtib ka isereguleeruvate soojenduskaablite puhul. Kui termostaati koos anduriga ei ole võimalik enam torustikule lisada, aiis soovitame kasutada ikkagi kasvõi nutipistikut, millega saab koostada aegrelee programmi energiakulude optimeerimiseks.

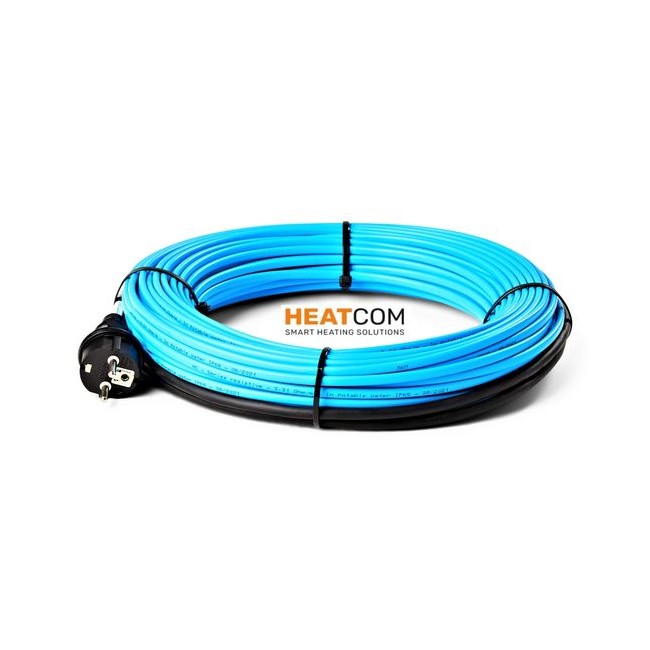

Kumb tehnoloogia valida? Kas eelistada ajutisteks! lahendusteks isereguleeruvat või pikaajaliseks ja säästlikumaks kasutamiseks püsivõimsusega küttekaablit (nagu Heatcom Aqua Safe)? Loe nende tehnoloogiate erinevustest blogipostituste alt
1. Küttekaabli / soojenduskaabli paigaldus veetoru peale
Soojenduskaabli paigaldus toru peale on kõige mugavam ja levinum lahendus alles ehitusjärgus trassidele või veetorudele, mis on kergelt ligipääsetavad.
Kuidas seda õigesti teha?

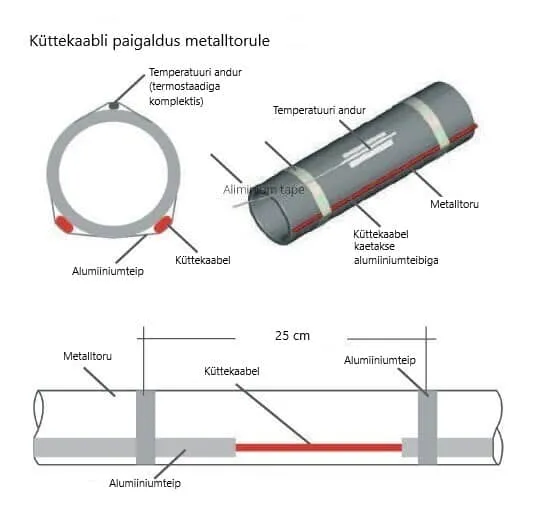

Paigaldusviis: Kinnita küttekaabel torule sirgelt, piki toru. Parim asukoht on toru alumisel küljel, umbes kella 4 või 8 asendis (kui ette kujutada toru ristlõiget kui kellasiiferplaati). See tagab soojuse ühtlase tõusmise ülespoole ja kaitseb küttekaablit võimalike mehaaniliste vigastuste eest, kui toru peaks millegi vastu toetuma.

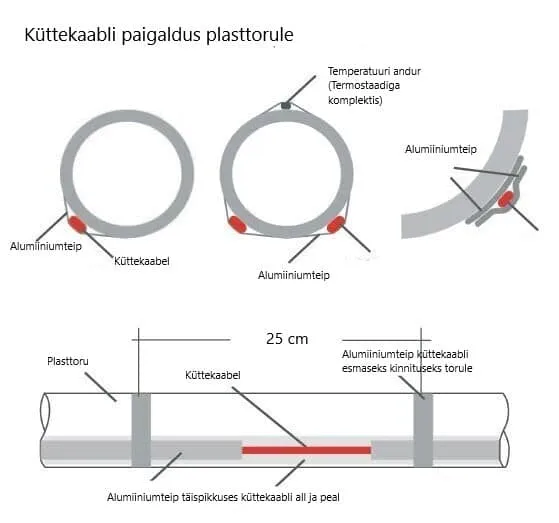

Plastiktorude eripära: Kui tegemist on plastiktoruga, tuleb enne küttekaabli asetamist tõmmata torule kogu pikkuses alumiiniumteip. See aitab soojusel plasti pinnal ühtlasemalt jaotuda ja hoiab ära toru lokaalse ülekuumenemise ohu. Metalltorude puhul seda vaheteipi vaja ei ole.
Kinnitamine: Kinnita veetoru küttekaabel torule alati kogu pikkuses alumiiniumteibiga (mitte ainult teibitükkidega teatud vahemaade tagant). Täispikkuses teipimine tagab maksimaalse soojusülekande kaablilt torule ja väldib selle vajumist paigaldatava soojustuse sisse.
Anduri paigaldus: Kui kasutad termostaati, kinnita selle temperatuuriandur torul kohta kus külmumise oht on kõige suurem. Reeglina termostaadidel komplektis olevad andurid on pikendatavad. Termostaadi temperatuuri andur kinnitatakse toru pinnale küttekaabliga võrreldes toru vastasküljele, et andur mõõdaks toru, mitte otseselt soojenduskaabli temperatuuri.
2. Küttekaabli paigaldus veetoru sisse

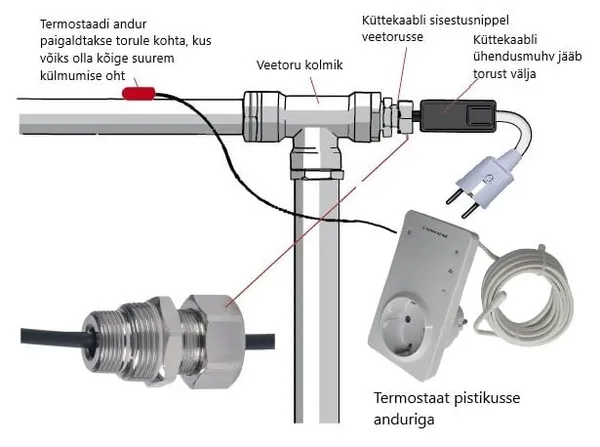

Toru küttekaabli paigaldus otse toru sisse on kõige efektiivsem lahendus juba olemasolevatele torudele või maa-alustele trassidele, kus toru lahtikaevamine ja pealt soojustamine ei ole enam võimalik. Torusisene külmumiskaitse küttekaabel lükatakse torusse läbi surveläbiviigu, mis paigaldatakse hargnemiskolmikule nagu allpool näidatud piltidel. Veetoru sisene küttekaabel peab sisenema kolmikusse / torusse otse või minimaalse nurga all. Praktiline kogemus näitab, et 1 toll toru puhul saab küttekaablit toru otsast sisse lükata kuni ca 20-25 meetrit. Pikemate torude korral oleks vaja kasutada abivahendeid. Torusisene paigaldus on 20% säästlikum võrreldes torupealse paigaldusega (koos termostaadiga) tänu vahetule kokkupuutele veega. Eriti kasulik pikemate lõikude korral. Küttekaabli ja sellega ühendatud elektrikaabli ühenduskoht peab alati jääma kuivale ehk torust väljaspoole.
Mida toru sisesel paigaldusel arvestada?
Joogivee sertifikaat: Kui paigaldad kaablit joogiveetorusse, peab sellel olema vastav sertifikaat (näiteks spetsiaalse fluoriidpolümeerist väliskestaga, mis ei eralda vette kahjulikke aineid ega maitset).

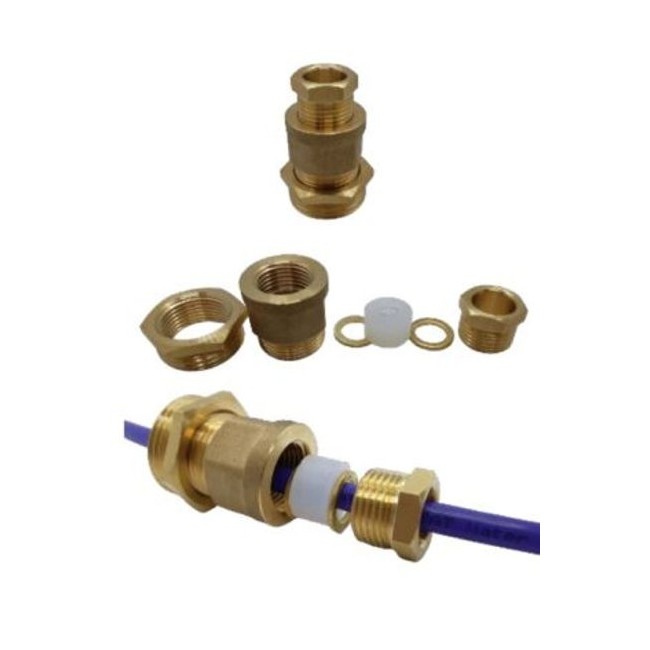

Sisestamine: Küttekaabel viiakse torusse spetsiaalse survetihendi (läbiviigu) abil. Torustikule paigaldatakse viltune kolmik (Y-liitmik), mille kaudu kaabel sisse lükatakse. Nurga all olev sisenemine hoiab ära kaabli liigse paindumise ja kahjustumise näiteks kui tegemist on metallist kolmikuga ja selle sees võivad olla teravad servad.
Takistuste vältimine: Küttekaablit ei tohi kunagi lükata läbi sulgurventiilide, kraanide ega teravate servadega 90-kraadiste põlvede.
Pikkuse arvestamine: Mõõda torustiku pikkus parima võimaliku täpsusega. Püsivõimsusega küttekaablit ei tohi kunagi ise lühemaks lõigata ega toru sees "kortsu" suruda. Lühendamine võib olla võimalik, aga enne konsulteeri meie tehnilise toega.Isereguleeruvat kaablit on küll võimalik lihtsalt õigesse mõõtu lõigata, kuid ühendused ja lõpuotsad peavd olema hermeetiliselt tehtud.
