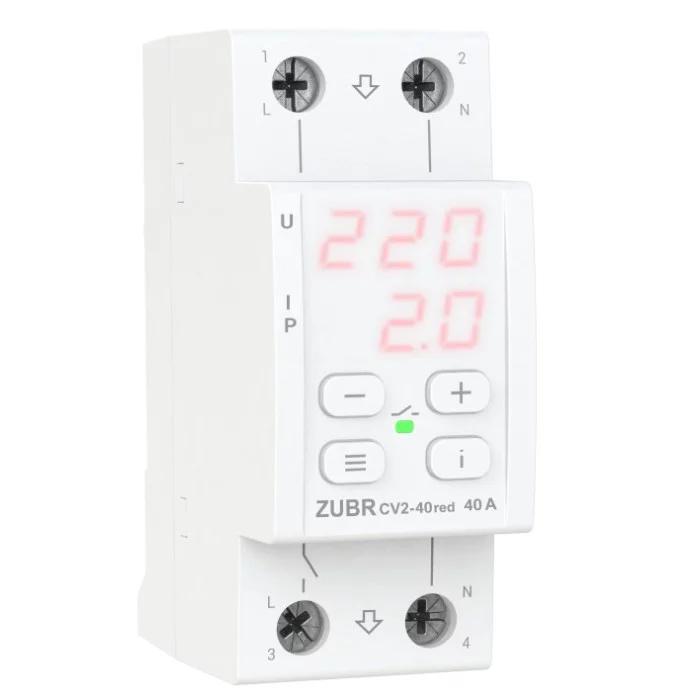

Реле контроля напряжения с ограничением тока ZUBR CV2-40

Трёхфункциональное реле напряжения DS Electronics ZUBR CV2-40 — это компактное устройство, объединяющее в себе лучшие возможности нескольких типов защитных реле.

Реле контроля напряжения защищает оборудование от повышенного и пониженного напряжения, обрыва нулевого проводника, а также ограничивает ток или активную мощность.
При превышении установленного порога по току или мощности реле отключает нагрузку с учётом заданной задержки.

TrueRMS — высокоточное измерение напряжения

Алгоритм TrueRMS снижает влияние сетевых помех и искажений на точность измерений, когда напряжение отличается от идеальной синусоиды.
Благодаря этому реле напряжения отключает нагрузку ещё до того, как импульсы перенапряжения смогут повредить подключённые устройства.

Задержка отключения

Современное оборудование выдерживает кратковременные колебания напряжения.
Режим ProModel помогает избежать ненужных отключений:

• при небольших или кратковременных отклонениях напряжения реле не отключает устройство;

• оборудование продолжает работать внутри безопасных границ.

Это уменьшает количество отключений и продлевает срок службы техники.

Защита от перегрева

Встроенный температурный датчик защищает устройство от перегрева:

• при температуре выше 80 °C нагрузка отключается, на экране появляется «danger»;

• при снижении до 60 °C работа автоматически восстанавливается.

Если защита срабатывает более 5 раз в сутки, реле блокируется до нормализации температуры, после чего требуется нажать любую кнопку.

Просмотр температуры:

• во время перегрева нажмите кнопку i;

• если перегрева нет — удерживайте кнопку i в течение 21 секунды.

Задержка повторного включения после аварии

Минимальная заводская задержка включения — 3 секунди (регулируемая 3–999 s).
Эта задержка защищает чувствительные приборы (холодильники, кондиционеры) от частых включений.

Рекомендации:

• холодильники / кондиционеры: 2–3 min

• другие приборы: допускается меньшая задержка

Возможен альтернативный режим: отсчёт задержки начинается с момента отключения, а не с момента стабилизации напряжения.

Аварийный журнал — до 100 событий

В журнал сохраняются 100 последних срабатываний защиты (напряжение в момент отключения, перегрев и др.).
Журнал сохраняется в энергонезависимой памяти.

Удобное управление

• стандартные удобные клеммы подключения

• настройка тремя кнопками

• кнопка i показывает аварийный журнал и расшифровки меню

• цифровой дисплей отображает напряжение и системные параметры

• регулируемая яркость экрана и поведение в режиме ожидания

Простая установка

Реле напряжения ZUBR CV2 занимает всего 2 DIN-модуля (ширина 36 мм).
Устанавливается на стандартную DIN-рейку.

При установке во влажных местах корпус щита должен иметь защиту IP55.

Дополнительные настройки

1. Задержка отключения по пониженному напряжению

Полезно в сетях с частыми просадками напряжения.
Позволяет избежать ложных отключений.

Диапазон действия задержки:

• ProModel ON → 154…176 V

• ProModel OFF → 120…210 V

В остальных случаях действуют заводские времена отключения.

2. Регулировка гистерезиса по напряжению

При работе около пороговых значений гистерезис снижает количество отключений.
Реле включается обратно только тогда, когда напряжение превысит установленный порог + значение гистерезиса.

3. Защита от слишком частых отключений

Предотвращает ситуацию, когда чувствительное оборудование (климатическая техника, холодильники) включается и выключается слишком часто.

При превышении максимально допустимого количества циклов:

• реле блокируется,

• нагрузка отключается,

• требуется вмешательство пользователя.

Причины:

• потеря нулевого проводника

• нестабильное напряжение

• слишком узкие пороги — требуется расширить границы или увеличить гистерезис

Технические характеристики ZUBR CV2-40
